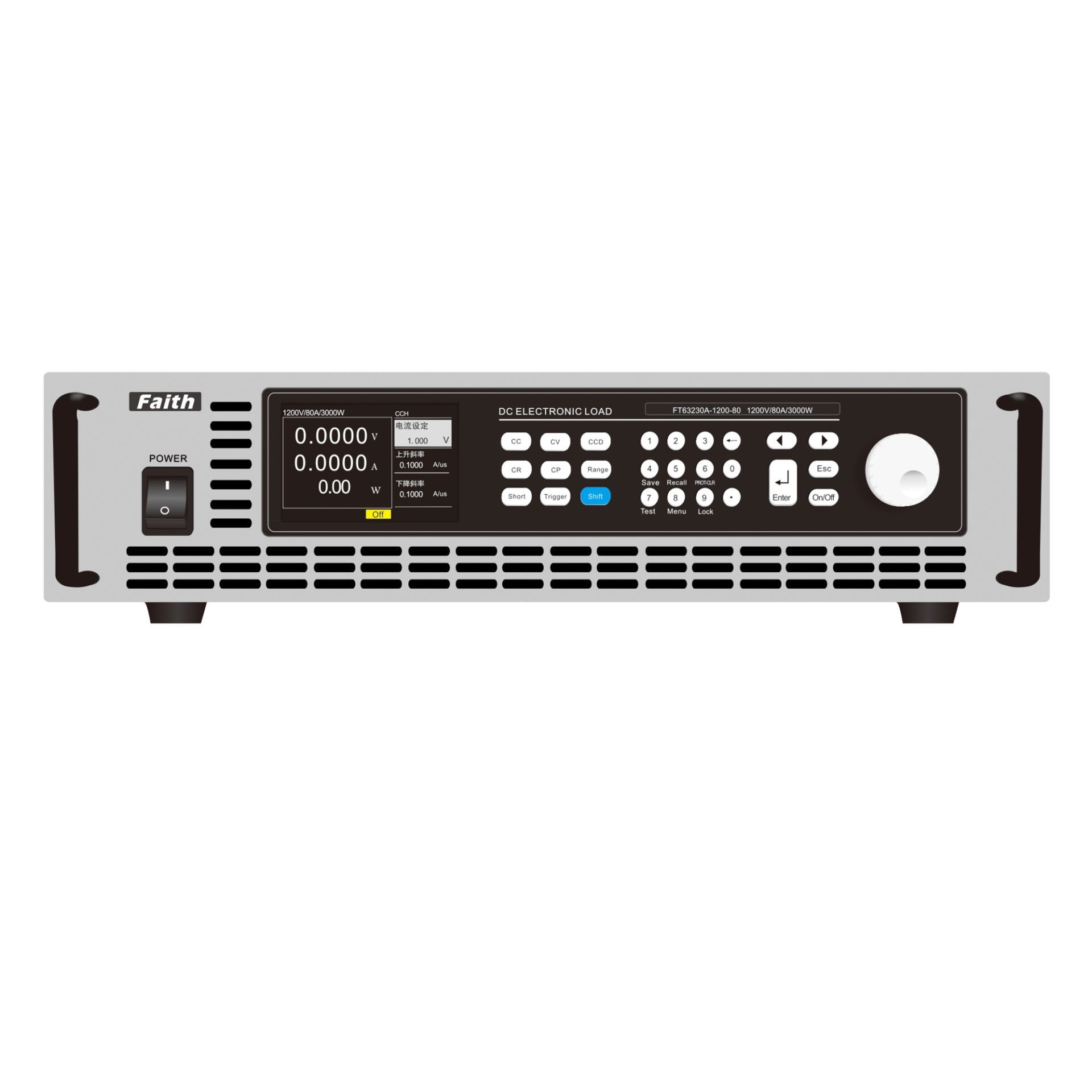

FaithTech FT63230E-150-300 – Programlanabilir DC Elektronik Yük (150V / 300A / 3kW)

FaithTech FT63230E-150-300 – Programlanabilir DC Elektronik Yük (150 V / 300 A / 3 kW)

CMsense Teknik Seçimi

FaithTech FT63230E-150-300, yüksek akım ve orta voltaj aralığında çalışan güç elektroniği sistemlerinin test edilmesi için CMsense tarafından teknik olarak konumlandırılmış, yüksek güç yoğunluğuna sahip bir programlanabilir DC elektronik yük çözümüdür.
3 kW güç kapasitesi ve 2U rack-mount yapısı sayesinde hem AR-GE laboratuvarlarında hem de üretim hattı test altyapılarında alan verimliliği ve kararlı çalışma sunar.

FT63200E serisinin sade ve stabil mimarisi üzerine geliştirilen bu model, hızlı dinamik tepki kabiliyeti, yüksek örnekleme hızı ve temel test fonksiyonları ile güç kaynakları, batarya sistemleri ve DC güç modüllerinin güvenilir şekilde test edilmesine olanak tanır.
Gelişmiş ancak gereksiz karmaşıklıktan arındırılmış yapısı sayesinde uzun süreli ve tekrarlanabilir testler için ideal bir platform oluşturur.

Fiyatlandırma Bilgisi

Bu ürün, uygulamaya ve teslim koşullarına göre fiyatlandırılmaktadır.
En uygun fiyat ve teknik doğrulama için lütfen teklif isteyiniz.

Türkiye’de Stok ve Tedarik Bilgisi

Bu model proje bazlı olarak tedarik edilmektedir.
Uygulama senaryosu, test gücü gereksinimi ve otomasyon altyapısına göre sistem konfigürasyonu CMsense tarafından planlanır.

Teknik ve Uygulama Odaklı Giriş

FT63230E-150-300, 0–150 V gerilim ve 0–300 A akım aralığında çalışarak farklı güç elektroniği sistemlerinin davranışını kontrollü ve tekrarlanabilir şekilde test etmeye olanak tanır.
500 kHz örnekleme hızı ve 1 kHz veri aktarım kapasitesi sayesinde hızlı geçişlerin ve dinamik yük değişimlerinin hassas biçimde analiz edilmesini sağlar.

Anlık olarak nominal gücün iki katına kadar yük uygulayabilmesi, ani akım çekişi gerektiren test senaryolarında önemli avantaj sağlar.
E Serisi mimarisi, uzun süreli kararlılık ve operasyonel güvenlik odaklı tasarlanmıştır.

Bu Model Kimler İçin Uygundur?

Bu cihaz; güç kaynağı tasarlayan AR-GE ekipleri, batarya ve enerji depolama sistemleri üzerinde çalışan mühendislik ekipleri, üretim hattında seri test altyapısı kurmak isteyen kullanıcılar için uygundur.
Orta voltaj – yüksek akım gerektiren testleri tek bir platform üzerinden gerçekleştirmek isteyen laboratuvarlar için ideal bir çözümdür.

Neden Bu Model?

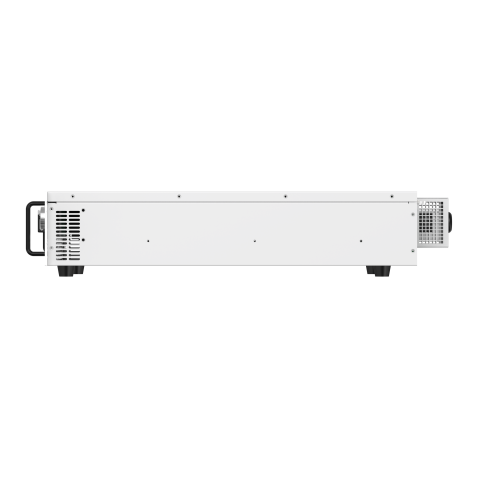

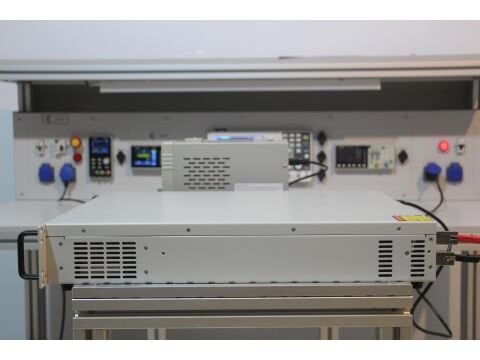

FT63230E-150-300, 3 kW gücü yalnızca 2U şasi içinde sunarak test altyapısında alan ve soğutma avantajı sağlar.
Yüksek örnekleme hızı sayesinde hızlı transient davranışları güvenilir şekilde yakalayabilir.
Temel ancak kritik çalışma modları ile sade ve kararlı bir test platformu sunar.
SCPI ve Modbus protokolleri üzerinden otomasyon ve üretim hattı entegrasyonu kolaylıkla gerçekleştirilebilir.

Teknik Özellikler

–––––––––––––––––––––––––
Seri: FT63200E
Model: FT63230E-150-300
Çıkış Gücü: 3000 W
Çalışma Gerilimi: 0 – 150 V
Çalışma Akımı: 0 – 300 A
Güç Yoğunluğu: 2U / 3 kW
Örnekleme Hızı: 500 kHz
Veri Aktarım Hızı: 1 kHz
Anlık Yük Kapasitesi: 2 × nominal güç
Gerilim Doğruluğu: 0.025% + 0.025% F.S.
Akım Doğruluğu: 0.05% + 0.05% F.S.

Çalışma Modları

–––––––––––––––––––––––––
Constant Current (CC)
Constant Voltage (CV)
Constant Resistance (CR)
Constant Power (CP)

Test ve Analiz Fonksiyonları

–––––––––––––––––––––––––
Auto Mode
Load Effect Testleri
Discharge Testi
Discharge Resistance
Vpk+ / Vpk− ölçümü (temel seviye)
Zaman ölçümü (temel fonksiyon)

Güvenlik ve Koruma Fonksiyonları

–––––––––––––––––––––––––
Over Current Protection (OCP)
Over Power Protection (OPP)
Over Voltage Protection (OVP)
Over Temperature Protection (OTP)
Ters bağlantı alarmı
Limit ve parametre koruması

Görsel ve Ekran Özellikleri

–––––––––––––––––––––––––

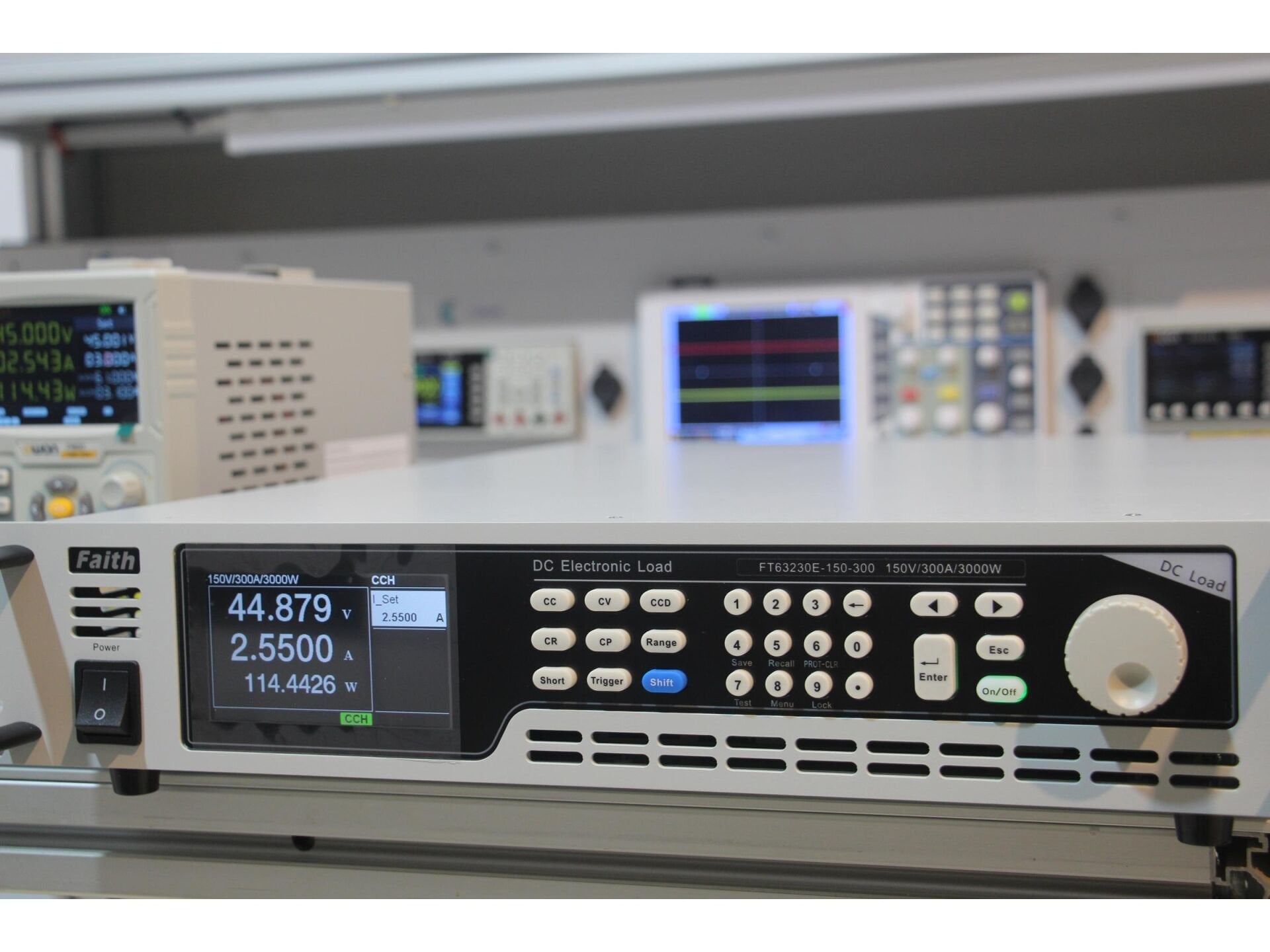

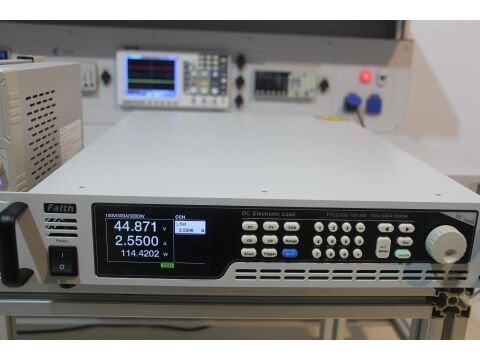

Ekran: TFT renkli LCD
Arayüz Dili: İngilizce / Çince
Gösterimler: Gerilim, akım, güç, direnç ve zaman bilgileri

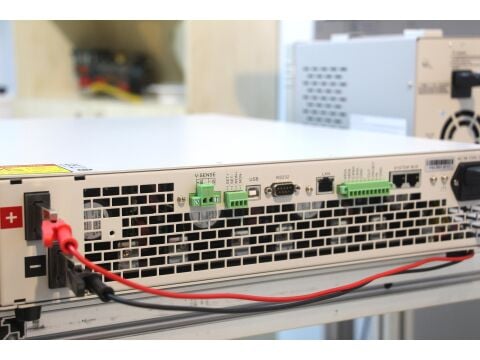

İletişim ve Bağlantılar

–––––––––––––––––––––––––
LAN
USB
RS485
RS232
CAN (opsiyonel)
Analog programlama: 0–10 V
İletişim protokolleri: SCPI ve Modbus
(E Serisi için CANopen opsiyoneldir.)

Kullanım Alanları

–––––––––––––––––––––––––
Pil ve batarya testleri
SMPS ve DC-DC dönüştürücü testleri
Güç elektroniği AR-GE çalışmaları
Üretim hattı fonksiyon testleri
DC motor ve sürücü karakterizasyonu

Kutu İçeriği

–––––––––––––––––––––––––
FaithTech FT63230E-150-300 DC Elektronik Yük
Güç kablosu
USB haberleşme kablosu
Kullanım kılavuzu
PC yazılımı (indirilebilir)

CMsense Teknik Yaklaşımı

FaithTech FT63230E-150-300 , CMsense tarafından ilgili test altyapıları için teknik olarak değerlendirilmiş ve sistem bazlı çözümlerle sunulmaktadır.
Test mimarisi, sistem topolojisi, yazılım entegrasyonu ve üretim hattı uyarlamaları CMsense tarafından uygulamaya özel olarak planlanır.

CMsense, bu ürünü yalnızca tekil bir cihaz olarak değil; test ve doğrulama sistemlerinin temel yapı taşı olarak konumlandırır.
