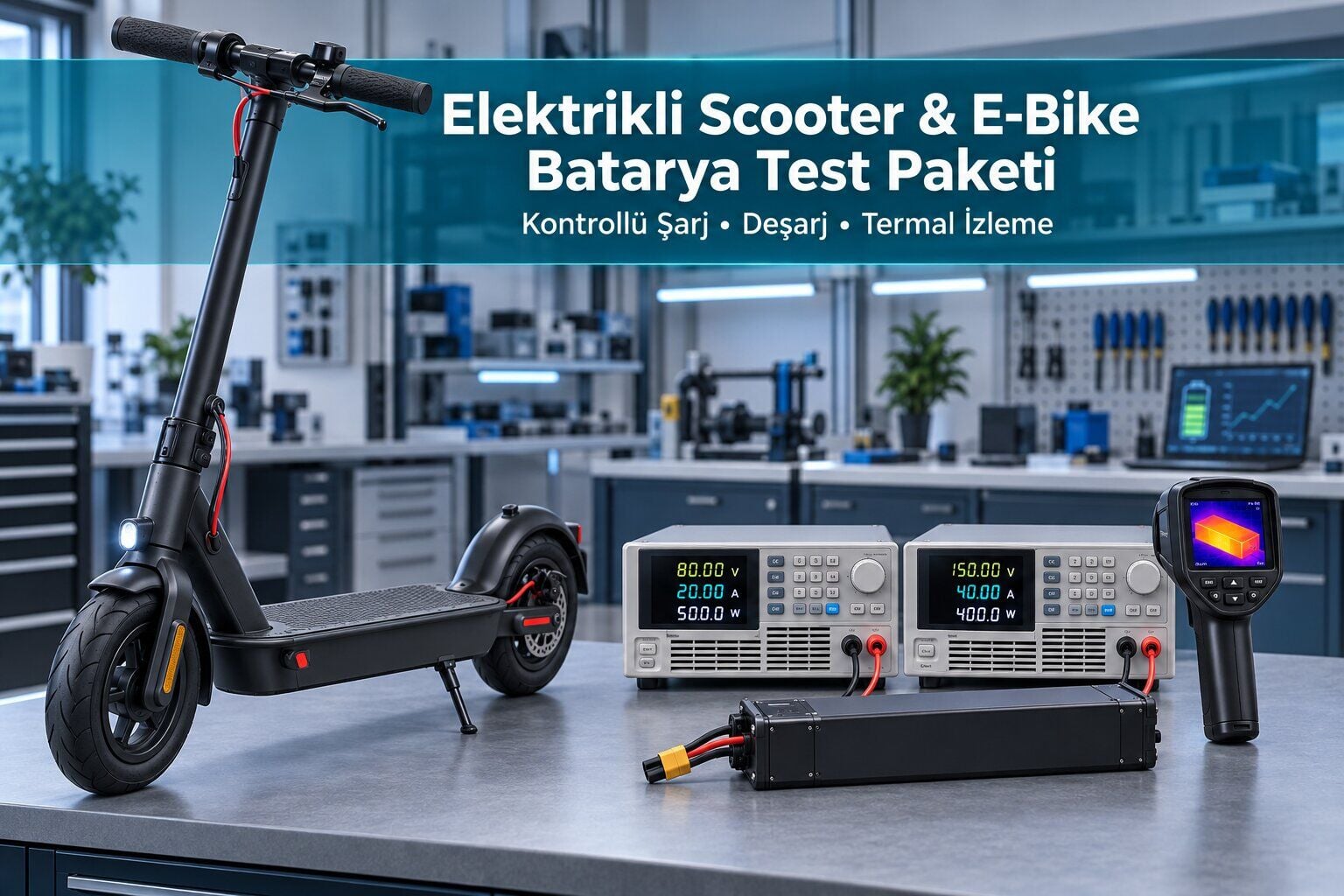

Elektrikli Scooter ve E-Bike Batarya Test Paketi
Kontrollü Şarj, Deşarj, Kapasite Ölçümü ve Termal İzleme
Elektrikli scooter ve e-bike bataryalarının temel elektriksel ve termal kontrolleri için yapılandırılmış test çözümüdür.
Programlanabilir DC güç kaynağı, programlanabilir DC elektronik yük ve termal kameradan oluşur.
Bataryanın şarj ve deşarj davranışının ölçülmesini, kullanılabilir kapasitesinin belirlenmesini ve test sırasında oluşabilecek anormal sıcaklık artışlarının izlenmesini sağlar.
Sistem İçeriği
OWON SPE8205 Programlanabilir DC Güç Kaynağı
https://www.cmsense.com/urun/owon-spe8205-dc-guc-kaynagi-80v-20a-500w
Çıkış Gerilimi: 0–80 V
Çıkış Akımı: 0–20 A
Maksimum Güç: 500 W
Kullanım Amacı: Batarya üreticisinin belirlediği sınırlar içerisinde kontrollü CC/CV şarj uygulanması ve şarj akımı davranışının izlenmesi.
OWON OEL8512 Programlanabilir DC Elektronik Yük
https://www.cmsense.com/urun/dc-elektronik-yuk-owon-oel8512-150v-40a-400w
Giriş Gerilimi: 0–150 V
Giriş Akımı: 0–40 A
Maksimum Güç: 400 W
Çalışma Modları: CC, CV, CR ve CP
Batarya Deşarj Testi: Dahil
Kullanım Amacı: Kontrollü deşarj, Ah/Wh kapasite ölçümü ve yük altında gerilim davranışının incelenmesi.
HIKMICRO Eco-V Termal Kamera
https://www.cmsense.com/urun/hikmicro-eco-v-termal-kamera-20-550c
IR Çözünürlük: 96 × 96 piksel
SuperIR Çözünürlüğü: 240 × 240 piksel
Ölçüm Aralığı: –20 °C ile 550 °C
Kullanım Amacı: Batarya yüzeyi, kablolar, konnektörler ve bağlantı noktalarındaki sıcaklık dağılımının temassız olarak izlenmesi.
Yapılabilecek Temel Testler
Kontrollü CC/CV batarya şarjı
Kontrollü batarya deşarjı
Ah ve Wh cinsinden kullanılabilir kapasite ölçümü
Yük altında gerilim düşümünün incelenmesi
Batarya deşarj eğrisinin kaydedilmesi
BMS’nin düşük gerilimde çıkışı kesme davranışının gözlemlenmesi
Şarj akımının son gerilime yaklaşırken düşüp düşmediğinin izlenmesi
Batarya yüzeyi ve bağlantı noktalarındaki sıcaklık dağılımının incelenmesi
Uygun Batarya Gerilimleri
24 V elektrikli scooter ve e-bike bataryaları
36 V elektrikli scooter ve e-bike bataryaları
48 V elektrikli scooter ve e-bike bataryaları
52 V elektrikli scooter ve e-bike bataryaları
60 V elektrikli scooter ve e-bike bataryaları
Test parametreleri; bataryanın kimyasına, seri hücre sayısına ve üretici tarafından belirtilen gerilim ve akım değerlerine göre ayarlanmalıdır.
Elektronik Yük Güç Sınırı
OWON OEL8512’nin maksimum yük gücü 400 W’tır.
52 V seviyesinde yaklaşık maksimum sürekli akım: 7,7 A
60 V seviyesinde yaklaşık maksimum sürekli akım: 6,7 A
Sistem, kontrollü kapasite ve genel batarya performans testleri için uygundur. Scooter motorunun tam yük akımını veya yüksek akımlı BMS kesme sınırlarını simüle etmek amacıyla tasarlanmamıştır.
Teknik Sınırlar ve Güvenli Kullanım
Bu paket, batarya veya BMS için güvenlik sertifikasyonu gerçekleştirmez.
BMS’nin hücre bazındaki yüksek gerilim kesme eşiğinin doğrulanması için çok kanallı hücre simülatörü ve BMS hücre bağlantılarına erişim gerekir.
Gerçek batarya aşırı şarj edilerek yüksek gerilim kesme testi yapılmamalıdır.
Termal kamera, kapalı batarya paketi içerisindeki arızalı hücreyi kesin olarak belirlemez. Batarya yüzeyine yansıyan sıcaklık farklılıklarının incelenmesini sağlar.
Darbe almış, şişmiş, sıvı teması bulunan, koku yayan veya daha önce anormal ısınma göstermiş bataryalar elektriksel teste alınmamalıdır.
Kimler İçin Uygundur?
Elektrikli scooter servisleri
E-bike bakım ve onarım servisleri
Batarya yenileme ve paketleme işletmeleri
Teknik servisler
Mesleki eğitim laboratuvarları
