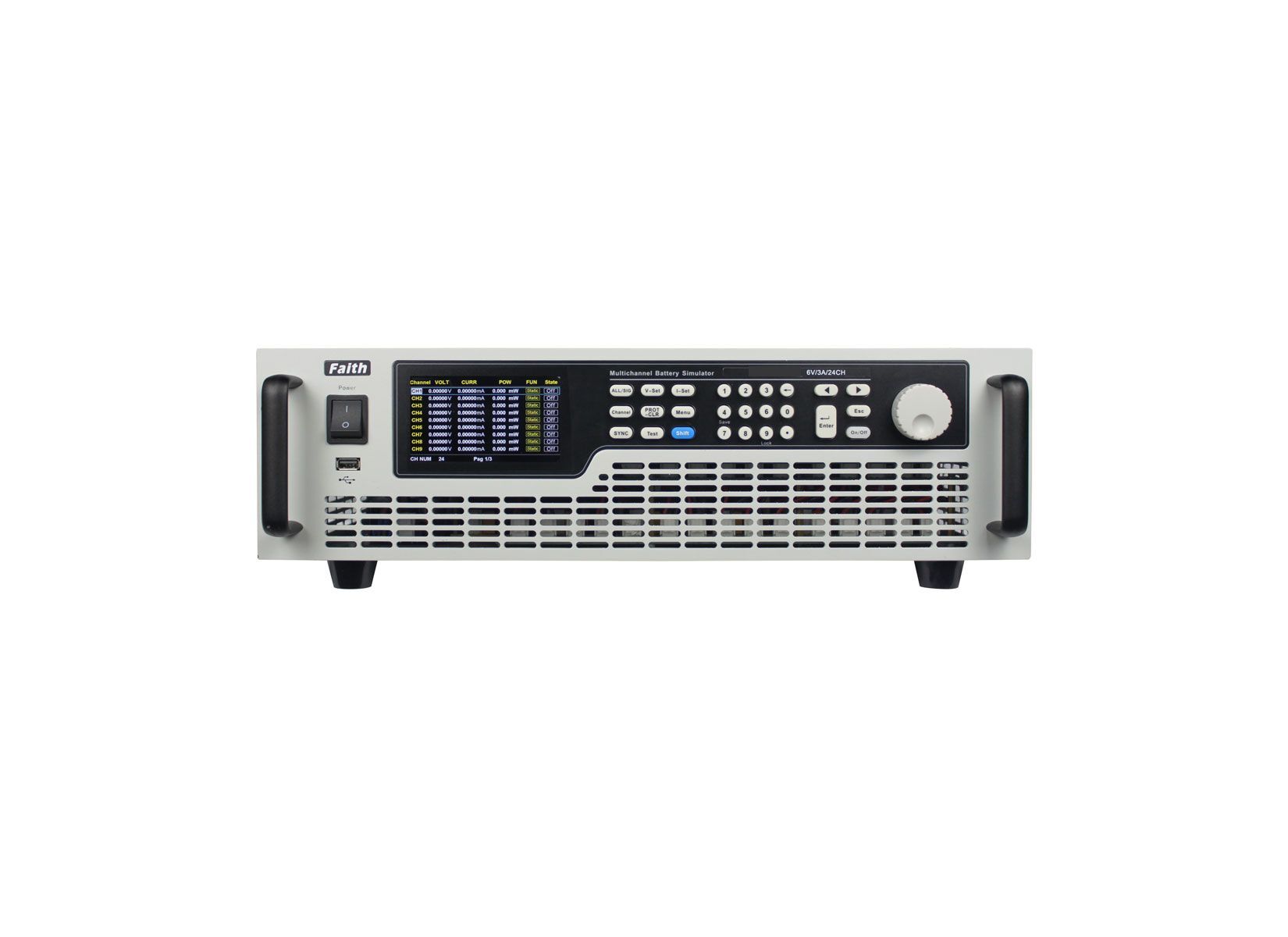

Çok Kanallı Batarya Hücresi Simülatörü – 6V / 15V / 20V – 5A – 24 Kanal – Faith -FT8331 Serisi
Çok Kanallı Batarya Hücresi Simülatörü Güç Kaynağı – 6V / 15V / 20V – 5A – 24 Kanal – Faith -FT8331 Serisi
CMsense Teknik Seçimi
FT8331 Serisi, yüksek hassasiyetli çok kanallı batarya hücresi simülasyonu uygulamaları için geliştirilmiş programlanabilir battery simulator platformudur.
24 kanala kadar ölçeklenebilen yapısı, kanal izolasyonu ve gelişmiş hata simülasyon özellikleri sayesinde özellikle BMS doğrulama, consumer electronics ATE testleri ve otomasyon tabanlı batarya test altyapılarında kullanılmak üzere optimize edilmiştir.
0.01% F.S. gerilim doğruluğu ve 0.1μA seviyesine kadar akım çözünürlüğü sayesinde düşük güç tüketimi ve standby current analizlerinde yüksek hassasiyet sağlar.
Fiyatlandırma Bilgisi
Bu seri; kanal sayısı, gerilim platformu, akım kapasitesi ve haberleşme altyapısına göre yapılandırılmaktadır.
En uygun model seçimi ve sistem doğrulaması için teklif isteyiniz.
Türkiye’de Stok ve Tedarik Bilgisi
FT8331 Serisi proje bazlı olarak tedarik edilmektedir.
BMS test yapısı, hata simülasyon senaryoları, kanal yoğunluğu ve otomasyon entegrasyonu CMsense tarafından uygulamaya göre planlanır.
Teknik ve Uygulama Odaklı Giriş
FT8331 Serisi, yüksek hassasiyetli çok kanallı single-quadrant batarya hücresi simülatörü güç kaynağıdır.
Her kanal birbirinden izole yapıdadır ve seri/paralel kullanım senaryolarını destekler.
Seri; battery simulation, charging test, SOC simulation, pulse test, sequence test ve static power consumption test uygulamaları için optimize edilmiştir.
Series A modellerinde; kısa devre, açık devre, ters polarite ve batarya bağlantı hataları gibi gelişmiş fault simulation fonksiyonları desteklenmektedir.
Çift akım aralığı mimarisi sayesinde otomatik akım aralığı geçişi gerçekleştirilebilir.
LAN, RS485, CAN, SCPI ve Modbus altyapıları sayesinde otomasyon sistemlerine kolay şekilde entegre edilebilir.
Bu Seri Kimler İçin Uygundur?
Bu seri;
BMS geliştirme ekipleri,
batarya doğrulama laboratuvarları,
consumer electronics üreticileri,
ATE test sistemleri geliştiricileri,
mobil cihaz güç tüketimi analiz laboratuvarları,
otomotiv elektroniği AR-GE merkezleri,
enerji depolama sistemleri geliştiricileri,
üniversite araştırma laboratuvarları
için uygundur.
Özellikle çok kanallı hücre simülasyonu ve düşük standby current ölçümü gereken uygulamalarda yüksek entegrasyon avantajı sağlar.
Bu Seri Neden Tercih Edilir?
FT8331 Serisi, yüksek hassasiyetli gerilim ve akım ölçüm altyapısıyla gelişmiş batarya doğrulama uygulamaları için optimize edilmiştir.
Seri;
24 kanala kadar yapılandırılabilen mimari,
0.01% F.S. gerilim doğruluğu,
0.1mV gerilim çözünürlüğü,
0.1μA akım çözünürlüğü,
çift akım aralığı desteği,
battery fault simulation özellikleri,
SOC simulation desteği,
sequence ve pulse test fonksiyonları,
SCPI ve Modbus haberleşme desteği
özellikleriyle gelişmiş batarya test altyapılarında yüksek esneklik sağlar.
Teknik Özellikler
–––––––––––––––––––––––––
Seri:
FT8331 Series
Kanal Sayısı:
12CH – 24CH
Kasa Yapısı:
2U / 3U rack mount
Gerilim Platformları:
6V / 15V / 20V
Akım Platformları:
1A / 2A / 3A / 5A
Gerilim Doğruluğu:
0.01% F.S.
Gerilim Çözünürlüğü:
0.1mV
Akım Çözünürlüğü:
0.1μA
Çalışma Yapısı:
Single Quadrant
Çift Akım Aralığı:
Desteklenir
Battery Simulation:
Desteklenir
SOC Simulation:
Desteklenir
Charging Test:
Desteklenir
Pulse Test:
Desteklenir
Sequence Test:
Desteklenir
Fault Simulation:
Series A modellerinde desteklenir
Kanal İzolasyonu:
Desteklenir
Ekran:
4.3 inch HD LCD ekran
Test ve Analiz Fonksiyonları
–––––––––––––––––––––––––
Battery simulation
Battery charging test
SOC simulation
Pulse test
Sequence test
Static power consumption test
Battery fault simulation
Standby current measurement
Data logging ve veri analizi
Programlanabilir test senaryoları
Güvenlik ve Sistem Özellikleri
–––––––––––––––––––––––––
Kanal bazlı izolasyon
Kısa devre simülasyonu
Açık devre simülasyonu
Ters polarite simülasyonu
Otomatik akım aralığı geçişi
USB import/export desteği
Screenshot desteği
Profesyonel test yazılımı desteği
İletişim ve Bağlantılar
–––––––––––––––––––––––––
LAN
RS485
CAN
SCPI desteği
Modbus protokol desteği
USB bağlantısı
Uzaktan kontrol desteği
Kullanım Alanları
–––––––––––––––––––––––––
BMS test sistemleri
Batarya hücresi simülasyonu
Consumer electronics testleri
ATE test sistemleri
Mobil cihaz standby current testleri
Enerji depolama sistemleri
Otomotiv elektroniği testleri
Üretim otomasyon test platformları
Üniversite araştırma laboratuvarları
CMsense Teknik Yaklaşımı
Faith - FT8331 Serisi, CMsense tarafından çok kanallı batarya hücresi simülasyonu ve gelişmiş BMS doğrulama altyapıları için teknik olarak değerlendirilmektedir.
Kanal yoğunluğu, fault simulation senaryoları, otomasyon entegrasyonu ve haberleşme altyapısı uygulamaya göre CMsense tarafından yapılandırılır.
CMsense, Faith - FT8331 Serisi’ni yalnızca klasik bir batarya simülatörü olarak değil; gelişmiş enerji depolama ve batarya yönetim sistemi doğrulama altyapılarının temel test platformlarından biri olarak konumlandırmaktadır.
Yararlı Kaynaklar
FT8331 Series Battery cell simulating power Supply Teknik Doküman tıklayınız
