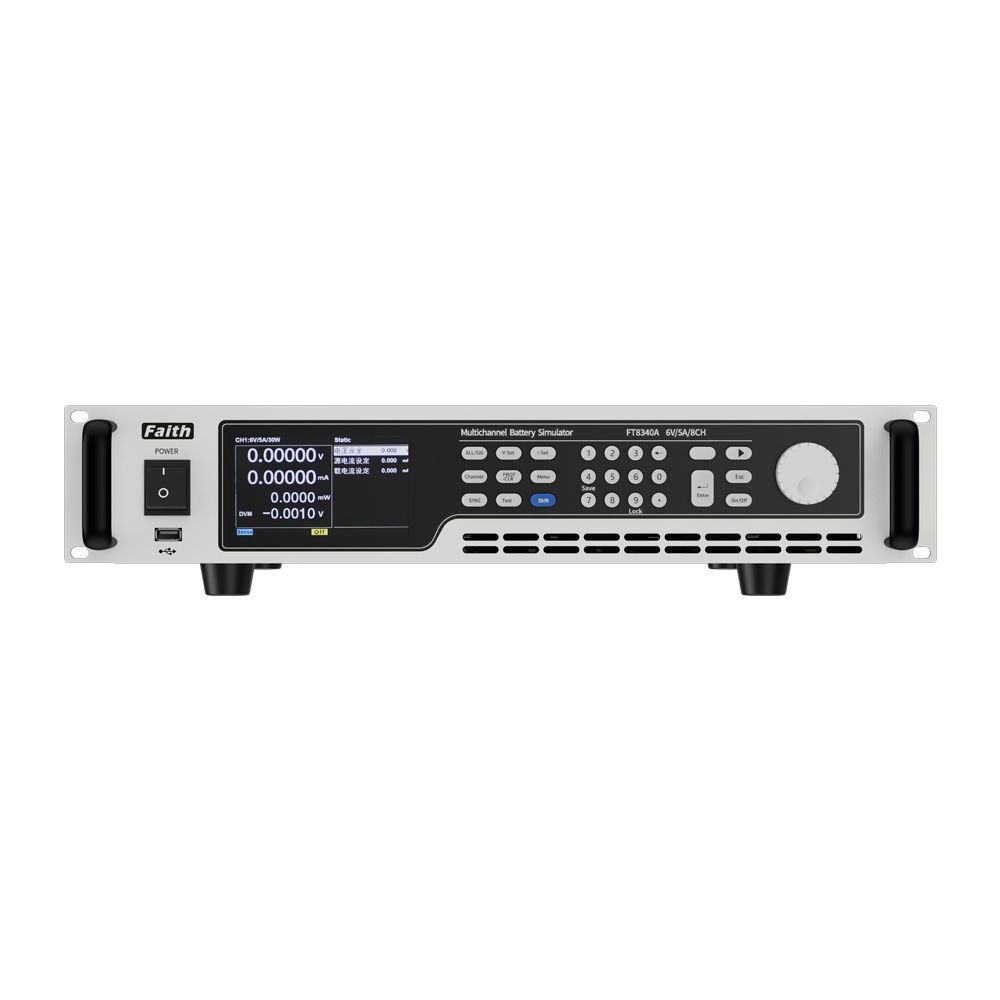

±20V / ±10A – Batarya Hücresi Simülatörü – 12 Kanal – FaithTech FT8340 Serisi

±5V~±20V / ±1A~±10A – 12 Kanal Çift Yönlü Batarya Hücresi Simülatörü – Faith FT8340 Serisi

Faith FT8340 Serisi, BMS testleri, batarya hücresi simülasyonu, hücre dengeleme testleri ve tüketici elektroniği üretim testleri için geliştirilmiş çok kanallı, çift yönlü programlanabilir batarya hücresi simülatörüdür. Her kanal elektriksel olarak izole yapıdadır ve seri bağlantı uygulamalarına uygundur. 19” rack uyumlu 2U gövde yapısı, çift Ethernet, RS485 haberleşme arayüzü ve PC yazılım desteği ile Ar-Ge, üretim ve otomatik test sistemlerine entegrasyon için uygundur.

Bu Model Kimler İçin Uygundur?

BMS geliştirme ve doğrulama testleri yapan Ar-Ge ekipleri için uygundur.

Batarya hücre simülasyonu, aktif/pasif hücre dengeleme ve hata senaryosu testleri yapan laboratuvarlar için uygundur.

Kulaklık, cep telefonu, tablet, e-sigara, elektrikli el aletleri ve benzeri tüketici elektroniği ürünlerinde üretim hattı testleri için uygundur.

ATE sistemlerine çok kanallı batarya simülasyonu entegre etmek isteyen kullanıcılar için uygundur.

Neden Bu Model?

FT8340 Serisi, tek cihazda çok kanallı batarya simülasyonu, çift yönlü akım çalışma yapısı, kaynak/yük geçişi, statik güç tüketimi testi ve hata simülasyonu özelliklerini bir arada sunar. Harici anahtarlama matrislerine olan ihtiyacı azaltarak test sistemini sadeleştirir.

Her kanalın izole olması, seri hücre yapılarının daha güvenli ve esnek şekilde simüle edilmesini sağlar. PC yazılımı üzerinden tek kanal, çok kanal ve çok aşamalı test senaryoları programlanabilir.

Teknik Özellikler

Seri: Faith FT8340 Serisi
Cihaz Tipi: Çift yönlü batarya hücresi simülatörü
Kanal Sayısı: Tek cihazda 12 kanala kadar
Çalışma Yapısı: Dual-quadrant / çift yönlü akım çalışma
Gerilim Aralığı: ±5V / ±6V / ±15V / ±20V
Akım Aralığı: ±1A / ±2A / ±3A / ±5A / ±10A
Akım Ölçüm Hassasiyeti: µA seviyesinde ölçüm desteği
Kanal İzolasyonu: Kanallar arası elektriksel izolasyon
Kaynak / Yük Geçişi: Kesintisiz kaynak ve yük çalışma geçişi
Gerilim ve Sıcaklık Drift Katsayısı: <25 ppm/℃
DVM Kanalı: A Serisi modellerde bağımsız yüksek hassasiyetli DVM kanalı
Hata Simülasyonu: A Serisi modellerde batarya kopuk, kısa devre, ters bağlantı vb. hata simülasyonları
Haberleşme: RS485, çift Ethernet
Gövde Yapısı: 19” rack uyumlu, 2U şasi

Batarya Simülasyon Özellikleri

Batarya Hücresi Simülasyonu: SOC, gerilim, kapasite ve iç direnç parametreleri ile hücre davranışı simüle edilebilir.
Şarj / Deşarj Testi: Batarya şarj ve deşarj senaryoları oluşturulabilir.
Güç Modu: Test edilen ürüne kontrollü güç sağlanabilir.
Aktif / Pasif Dengeleme Testi: Her kanal akım çıkışı ve akım girişi destekler.
Maksimum Dengeleme Akımı: 5A seviyesine kadar dengeleme testi desteği.
Çok Aşamalı Test: PC yazılımı üzerinden çok adımlı test akışları oluşturulabilir.

Statik Güç Tüketimi Testi

FT8340 Serisi, yüksek hassasiyetli gerilim ve akım ölçüm yapısı sayesinde test edilen ürünün bekleme durumundaki statik güç tüketimini ölçmek için kullanılabilir. İki farklı akım aralığı ve µA seviyesinde ölçüm desteği, düşük güç tüketimli elektronik ürünlerin üretim ve kalite kontrol testlerinde avantaj sağlar.

Hata Simülasyon Özellikleri

A Serisi modellerde her kanal için pozitif/negatif kısa devre, pozitif/negatif devre kopukluğu ve ters polarite bağlantısı gibi hata durumları simüle edilebilir. Bu yapı, BMS kartlarının farklı arıza senaryolarına verdiği tepkinin test edilmesini sağlar.

Yazılım ve Otomasyon

PC Yazılımı: Profesyonel test yazılımı ile kanal kontrolü, veri kaydı ve analiz yapılabilir.
Tek Kanal Programlama: Her kanal bağımsız olarak kontrol edilebilir.
Çok Kanal Programlama: Birden fazla kanal birlikte düzenlenebilir.
Çok Süreçli Programlama: Farklı test adımları sıralı şekilde çalıştırılabilir.
Veri Raporlama: Test sonuçları raporlanabilir ve analiz edilebilir.
ATE Uyumu: Ethernet ve RS485 arayüzleri ile otomatik test sistemlerine entegre edilebilir.

Kullanım Alanları

BMS Testleri: Batarya yönetim sistemi geliştirme ve doğrulama testleri
CMS Testleri: Kapasite yönetim sistemi testleri
Tüketici Elektroniği: Kulaklık, telefon, tablet, e-sigara testleri
Elektrikli El Aletleri: Üretim hattı güç ve batarya simülasyonu testleri
Üretim Testleri: Statik güç tüketimi ve kalite kontrol uygulamaları
Ar-Ge Laboratuvarları: Çok kanallı batarya hücresi simülasyonu

Fiyatlandırma

FT8340 Serisi kanal sayısı, gerilim/akım aralığı ve A Serisi hata simülasyon seçeneklerine göre yapılandırılabilen bir üründür. Bu nedenle fiyatlandırma, seçilecek modele ve proje ihtiyacına göre teklif bazlı yapılmaktadır.

CMsense Teknik Yaklaşımı

Batarya simülatörü seçiminde yalnızca kanal sayısı ve gerilim/akım değerleri değil; kanal izolasyonu, hata simülasyonu, dengeleme testi ihtiyacı, otomasyon arayüzleri ve BMS test senaryoları birlikte değerlendirilmelidir. CMsense, uygulamanıza uygun model seçimi ve sistem konfigürasyonu konusunda teknik destek sağlar.
