60V 30A 1000W Programlanabilir DC Güç Kaynağı – OWON OWH67010-60
60V 30A 1000W Programlanabilir DC Güç Kaynağı – OWON OWH67010-60
OWON OWH67010-60, yüksek güçlü DC besleme, Ar-Ge, üretim ve otomasyon uygulamaları için geliştirilmiş tek kanallı programlanabilir DC güç kaynağıdır. 0–60 V gerilim, 0–30 A akım ve maksimum 1000 W sabit güç çıkışı ile geniş bir gerilim/akım çalışma alanı sunar.
100 adımlı LIST programlama, CC/CV öncelik seçimi, ayarlanabilir yükselme/düşme süreleri, dahili deşarj devresi ve uzaktan kontrol arayüzleri sayesinde tekrarlanabilir ve otomasyona uygun güç testlerinde kullanılabilir.
Bu Cihaz Kimler İçindir?
Otomotiv elektroniği ve elektrik sistemleri
ECU, kontrol modülü, motor sürücüleri, DC motorlar ve yüksek güçlü elektronik sistemlerin besleme ve fonksiyon testleri için.
Ar-Ge ve ürün geliştirme laboratuvarları
Farklı gerilim ve akım koşullarının kontrollü ve tekrarlanabilir biçimde uygulanması gereken geliştirme ve doğrulama testleri için.
Üretim ve kalite kontrol
100 adımlı LIST fonksiyonu ve uzaktan kontrol özellikleri sayesinde tekrarlanan üretim ve son kontrol testleri için.
Güç elektroniği
DC/DC dönüştürücü, inverter, güç modülü, LED sürücü ve benzeri yüksek güçlü elektronik devrelerin geliştirme ve test çalışmalarında.
Geniş Aralıklı Sabit Güç Çıkışı
Çıkış Gerilimi: 0–60 V
Çıkış Akımı: 0–30 A
Maksimum Çıkış Gücü: 1000 W
OWH67010-60 geniş aralıklı sabit güç mimarisine sahiptir. Gerilim ve akım değerleri maksimum 1000 W güç sınırı içerisinde farklı kombinasyonlarda kullanılabilir.
Örneğin:
30 V / 30 A → 900 W
40 V / 25 A → 1000 W
50 V / 20 A → 1000 W
60 V / yaklaşık 16,7 A → 1000 W
Bu yapı farklı çalışma gerilimlerine sahip yüklerin aynı güç kaynağıyla test edilmesine olanak sağlar.
Programlanabilir LIST Çıkışı
OWH67010-60, 100 adıma kadar LIST programlama özelliğini destekler.
Her adım için gerilim, akım ve süre değerleri tanımlanabilir. Adım süresi 1 ms ile 28 saat arasında ayarlanabilir.
Bu özellik farklı besleme koşullarının otomatik olarak uygulanması, tekrarlı üretim testleri ve güç profillerinin oluşturulması için kullanılabilir.
CC / CV Priority
Cihaz CV First ve CC First çalışma seçeneklerini destekler.
CC/CV öncelik seçimi ve ayarlanabilir yükselme/düşme süreleri sayesinde yük enerjilendirilirken oluşabilecek ani gerilim veya akım değişimleri kontrol edilebilir.
Özellikle kapasitif yüklar, LED sistemleri, motor sürücüleri ve hassas güç elektroniği uygulamalarında kontrollü başlangıç sağlar.
Dahili Deşarj Devresi
OWH67 platformunda çıkış için dahili deşarj devresi bulunur.
Çıkış kapatıldığında güç kaynağının çıkış kapasitörlerinde kalan enerjinin kontrollü şekilde boşaltılmasına yardımcı olur.
Koruma Fonksiyonları
OVP – Aşırı Gerilim Koruması
OCP – Aşırı Akım Koruması
OPP – Aşırı Güç Koruması
SCP – Kısa Devre Koruması
Giriş düşük gerilim ve dahili anormal çalışma korumaları

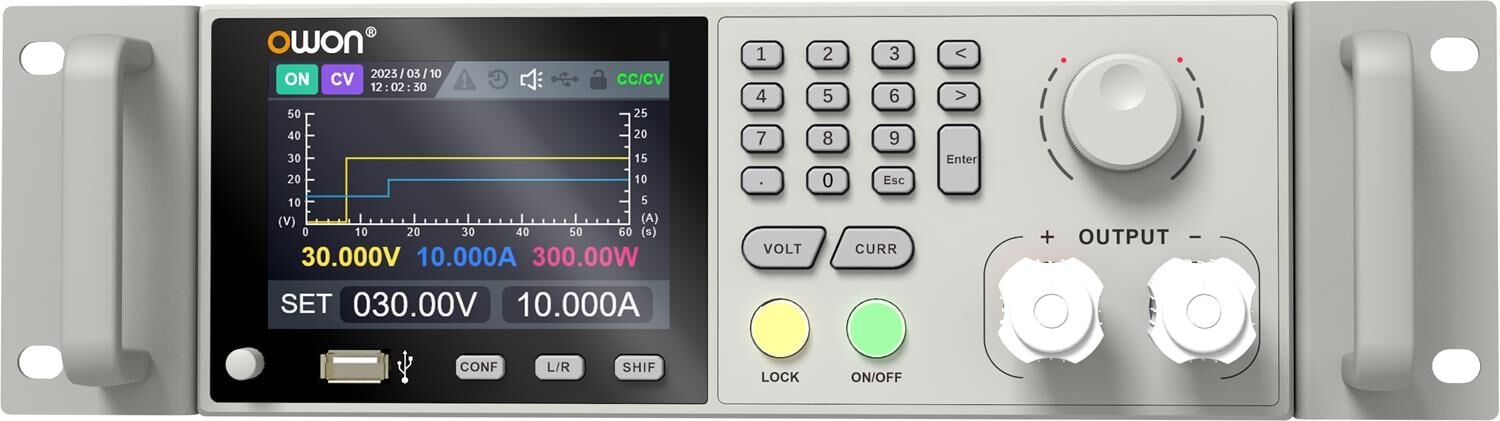

Ekran ve İzleme
Ekran: 3,9 inç TFT LCD
Gerilim ve akım değerleriyle birlikte gerilim/akım eğrileri gerçek zamanlı olarak görüntülenebilir.
Cihaz, 1 dakikalık online veri kaydı özelliği sayesinde yük davranışındaki değişimlerin ve anormal durumların gözlemlenmesine yardımcı olur.
Ayar ve Ölçüm Özellikleri
Ayar Çözünürlüğü: 10 mV / 1 mA
Readback Çözünürlüğü: 1 mV / 1 mA
Gerilim Ayar Doğruluğu: ≤0,05% + 0,05%FS
Akım Ayar Doğruluğu: ≤0,1% + 0,1%FS
CV Yük Regülasyonu: ≤0,03% + 0,03%FS
CC Yük Regülasyonu: ≤0,05% + 0,05%FS
CV Hat Regülasyonu: ≤0,03% + 0,03%FS
CC Hat Regülasyonu: ≤0,05% + 0,05%FS
Transient Recovery: ≤5 ms
Gerilim Ripple/Noise: ≤0,1%FS Vp-p
Akım Ripple/Noise: ≤50 mA RMS

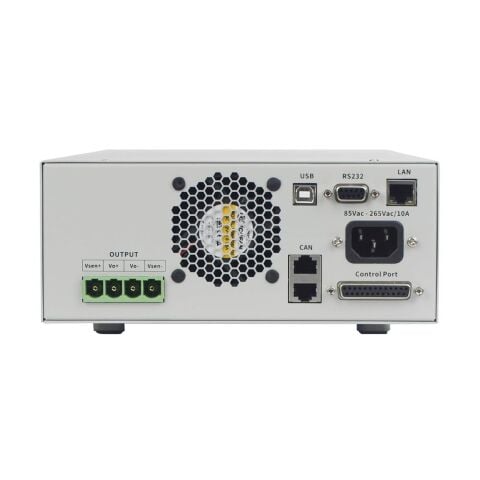

Uzaktan Kontrol ve Sistem Entegrasyonu
USB
RS485
CAN
DB25
SCPI komut desteği
Analog giriş/çıkış
Dry Contact
LAN: Opsiyonel – OWH67-L
Bu özellikler cihazın bilgisayar kontrollü test sistemleri, üretim hatları ve otomatik test sistemlerine entegre edilmesini sağlar.
Fiziksel Özellikler
Yapı: 1/2 2U, standart 19" rack uyumlu
Giriş Beslemesi: 85–265 VAC, 50/60 Hz
Çalışma Sıcaklığı: 0–40 °C
Boyutlar: 214,6 × 88 × 453 mm*
Ağırlık: yaklaşık 6,4 kg*
* OWH67012 platform değeridir.
Opsiyonel Özellikler
OWH67-L: LAN arayüzü
OWH67-S: Solar Panel Simulator
PV Simulator seçeneği EN50530, Sandia ve diğer PV standart eğrilerini destekleyerek PV inverter MPPT performans değerlendirmelerinde kullanılabilir.
Kutu İçeriği
Güç Kablosu
USB Kablosu
Kullanım Kılavuzu
Taşıma Kolu
