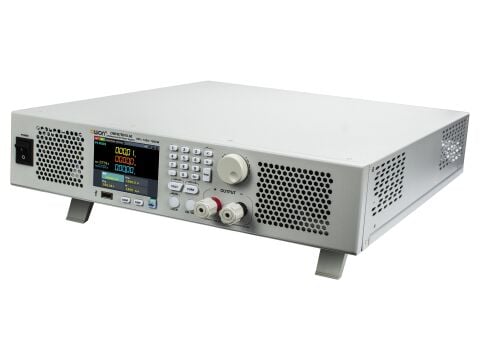

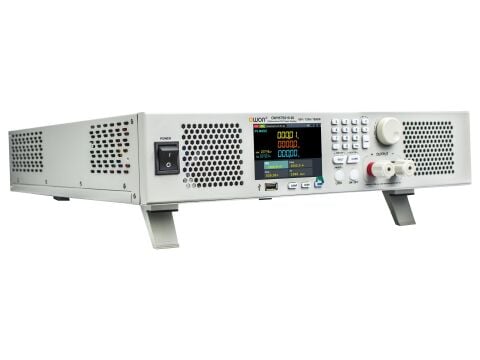

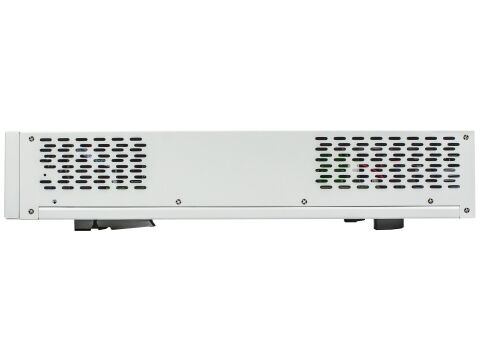

60V / ±120A / ±1800W – Çift Yönlü Programlanabilir DC Güç Kaynağı – OWH67B018

60V / ±120A / ±1800W – Çift Yönlü Programlanabilir DC Güç Kaynağı – OWH67B018

CMsense Teknik Seçimi

OWH67B018, klasik laboratuvar tipi DC güç kaynaklarının ötesinde; hem güç kaynağı hem de elektronik yük olarak çalışabilen çift yönlü enerji mimarisiyle geliştirilmiş profesyonel bir test sistemidir. Batarya testleri, enerji geri kazanımı, inverter doğrulama, DC/DC dönüştürücü testleri, otomotiv elektroniği ve yenilenebilir enerji uygulamaları için teknik olarak değerlendirilmiştir. Kaynak ve yük modları arasında kesintisiz geçiş yapabilmesi sayesinde özellikle Ar-Ge ve üretim doğrulama süreçlerinde ciddi avantaj sağlar. Yüksek hassasiyetli çıkış yapısı, gelişmiş koruma fonksiyonları ve SCPI destekli uzaktan kontrol altyapısıyla akademik ve profesyonel kullanıcılar için idealdir.

Fiyatlandırma Bilgisi

–––––––––––––––––––––––––

Bu ürün proje ve uygulama yapısına göre fiyatlandırılmaktadır.

Teknik değerlendirme, stok durumu ve teklif talebi için bizimle iletişime geçebilirsiniz.

Tekli taleplerde fiyat seviyesi yüksek kalabilmektedir. Bu ürün daha çok profesyonel laboratuvar, kurumsal Ar-Ge ve sistem entegrasyonu projeleri için tercih edilmektedir.

Bu Model Kimler İçin Uygundur?

–––––––––––––––––––––––––

Elektrikli araç batarya sistemleri üzerinde çalışan Ar-Ge ekipleri

Batarya şarj/deşarj sistemi geliştiren mühendislik firmaları

DC/DC converter ve inverter testleri yapan laboratuvarlar

Enerji geri kazanımlı test altyapısı kurmak isteyen üreticiler

Solar inverter, PV ve enerji depolama sistemleri geliştiren firmalar

Üniversitelerin güç elektroniği ve enerji sistemleri laboratuvarları

Savunma sanayi ve endüstriyel elektronik geliştirme ekipleri

Neden Bu Cihaz?

–––––––––––––––––––––––––

Klasik DC güç kaynaklarından farklı olarak hem enerji sağlayabilir hem de elektronik yük olarak çalışabilir

Bidirectional mimari sayesinde enerji geri kazanımlı test senaryolarını destekler

Batarya simülasyonu ve fotovoltaik simülasyon özellikleri tek cihaz içinde sunulmaktadır

2U rack tipi kompakt yapı sayesinde sistem kabinetlerine kolay entegrasyon sağlar

Yüksek hassasiyetli çıkış ve geri okuma yapısıyla profesyonel test uygulamalarına uygundur

SCPI desteği sayesinde otomasyon sistemlerine rahatlıkla entegre edilebilir

Kaynak ve yük modları arasında otomatik ve kesintisiz geçiş yapılabilmektedir

Teknik Özellikler

–––––––––––––––––––––––––

Model : OWH67B018-60

Çıkış Gerilimi : 0-60 V

Çıkış Akımı : -120A ~ +120A

Maksimum Güç : -1.8 kW ~ +1.8 kW

Çalışma Modları : Source Mode (CC/CV/CP), Load Mode (CC/CV/CR/CP)

Gerilim Ayar Çözünürlüğü : 10 mV

Akım Ayar Çözünürlüğü : 10 mA

Gerilim Geri Okuma Çözünürlüğü : 10 mV

Akım Geri Okuma Çözünürlüğü : 10 mA

Gerilim Kontrol Hassasiyeti : ≤0.03% + 0.03%FS

Akım Kontrol Hassasiyeti : ≤0.05% + 0.05%FS

Gerilim Geri Okuma Doğruluğu : ≤0.05% + 0.05%FS

Akım Geri Okuma Doğruluğu : ≤0.1% + 0.1%FS

Dinamik Tepki Süresi : ≤5 ms

Gerilim Ripple : ≤80 mVp-p

Akım Ripple : ≤120 mArms

MOV Koruması : 2.6V@120A

Koruma Fonksiyonları : OVP, OCP, OPP

Batarya Simülasyonu

–––––––––––––––––––––––––

OWH67B018 içerisinde 7 farklı yüksek doğruluklu batarya modeli bulunmaktadır.

Desteklenen batarya kimyaları:

LFP (LiFePO₄)

NMC

LMO

LCO

LTO

NiMH

Lead-Acid

Bu yapı sayesinde farklı batarya davranışları gerçekçi şekilde simüle edilebilir.

Özellikle:

BMS geliştirme

Batarya karakterizasyonu

Şarj/deşarj algoritma doğrulaması

DC enerji depolama sistemleri

gibi uygulamalarda önemli avantaj sağlar.

Fotovoltaik (PV) Simülasyonu(Opsiyonel)

–––––––––––––––––––––––––

OWH67B018 opsiyonel SAS (Solar Array Simulation) desteği sunmaktadır.

Desteklenen modeller:

EN50530

Sandia

Custom PV Curve

Bu özellik sayesinde:

Solar inverter testleri

MPPT doğrulama çalışmaları

PV güç optimizasyon testleri

yenilenebilir enerji Ar-Ge çalışmaları

tek cihaz üzerinden gerçekleştirilebilir.

Kontrol ve Yazılım Altyapısı

–––––––––––––––––––––––––

OWH67B018 için geliştirilen kontrol yazılımı sayesinde:

Uzaktan kontrol

Batarya simülasyonu

PV simülasyonu

Parametre izleme

Profesyonel test otomasyonu

işlemleri merkezi şekilde yönetilebilir.

SCPI desteği sayesinde LabVIEW, Python, MATLAB ve otomasyon yazılımlarına entegrasyon mümkündür.

İletişim ve Bağlantılar

–––––––––––––––––––––––––

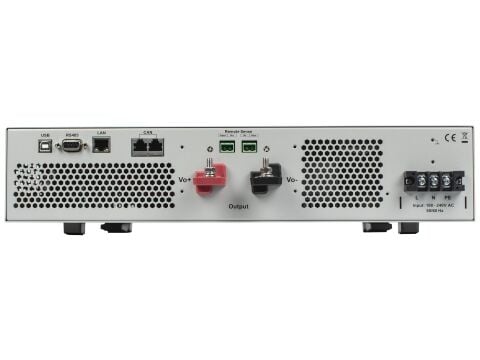

USB, LAN, RS485, SCPI komut desteği, 2U rack yapı, 19 inç standart kabinet uyumluluğu

Güç ve Fiziksel Özellikler

–––––––––––––––––––––––––

Çalışma Gerilimi : 100V-240VAC

Frekans Aralığı : 45Hz-65Hz

Maksimum Giriş Akımı : 13 Arms

Çalışma Sıcaklığı : 0°C ~ 40°C

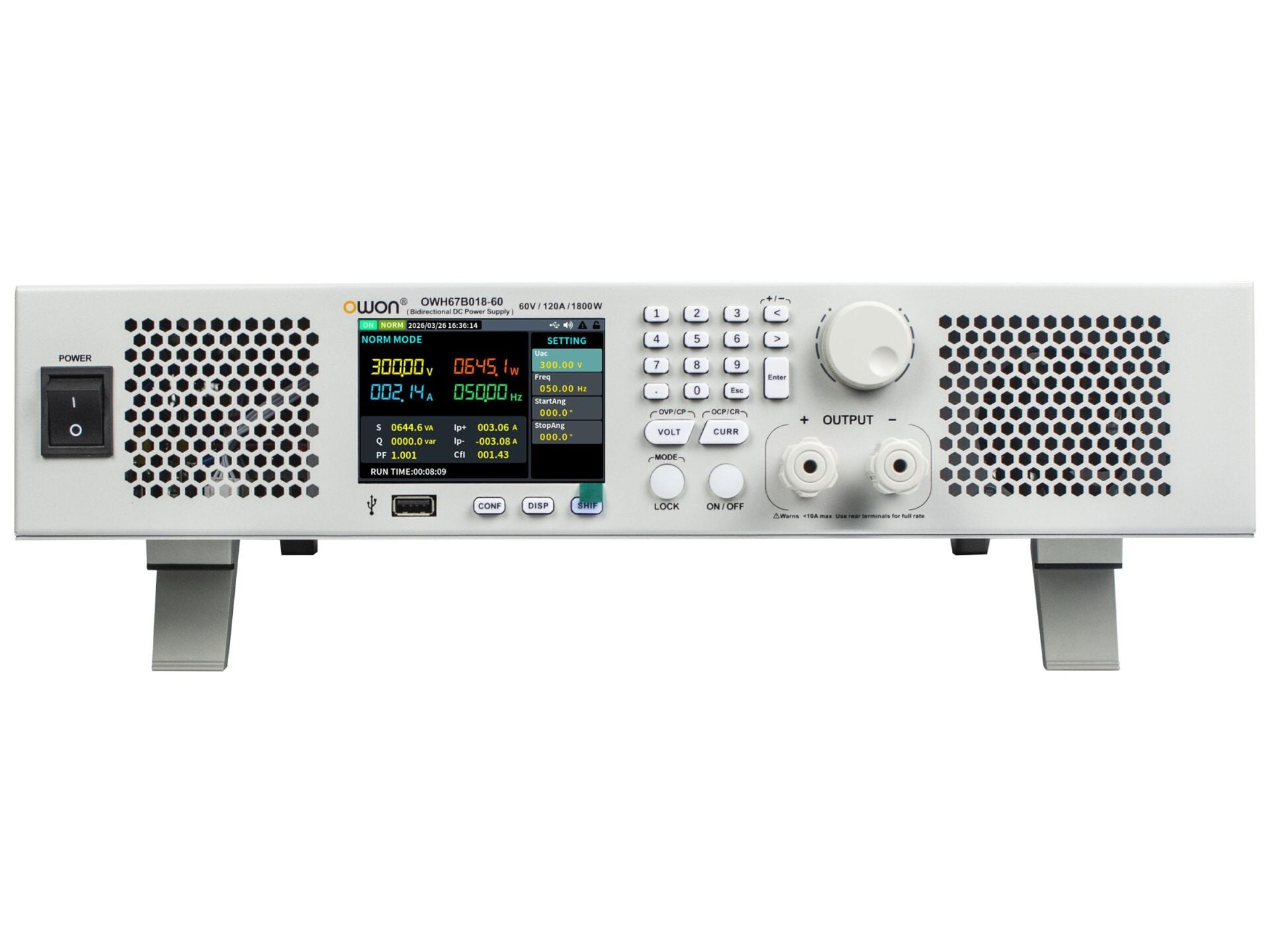

Ekran : 3.95 inç TFT LCD

Boyutlar : 428mm × 88mm × 446mm

Ağırlık : Yaklaşık 12 kg

Dahili bleed devresi sayesinde cihaz kapatıldığında yüksek gerilim artık enerjisi güvenli şekilde boşaltılır.

Kullanım Alanları

–––––––––––––––––––––––––

Elektrikli araç batarya testleri

Batarya simülasyonu ve çevrim testleri

Solar inverter geliştirme

DC/DC converter doğrulama

Enerji geri kazanımlı test sistemleri

Motor sürücü testleri

Üretim hattı doğrulama sistemleri

Akademik güç elektroniği laboratuvarları

Savunma sanayi güç sistemleri çalışmaları

Kutu İçeriği

–––––––––––––––––––––––––

USB kablo

Quick Guide

Takılabilir terminal bloğu

16A güç kablosu

DC terminal koruma kapağı

AC terminal koruma kapağı

Opsiyonel taşıma kulpları

CMsense Teknik Yaklaşımı

–––––––––––––––––––––––––

OWH67B018 doğrudan “masaüstü güç kaynağı” kategorisinde değerlendirilmemelidir. Bu ürün daha çok regenerative DC power system, battery simulator ve bidirectional source/load platform sınıfına yakın profesyonel bir enerji test altyapısıdır.

Özellikle enerji geri kazanımı destekli test yapısı sayesinde yüksek güçlü batarya ve güç elektroniği uygulamalarında klasik DC güç kaynağı + elektronik yük kombinasyonlarına göre daha profesyonel ve verimli bir çözüm sunmaktadır.

CMsense olarak bu tür ürünlerde yalnızca cihaz tedariği değil; uygulama senaryosu, sistem mimarisi ve doğru test altyapısının oluşturulması konusunda da teknik destek sağlamaktayız.
