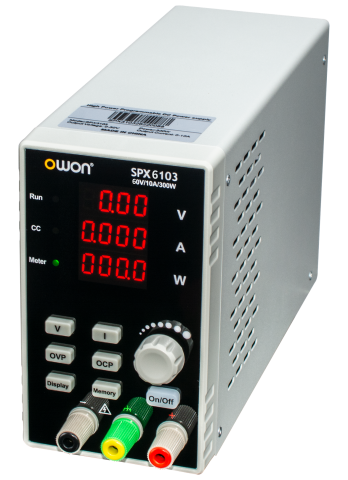

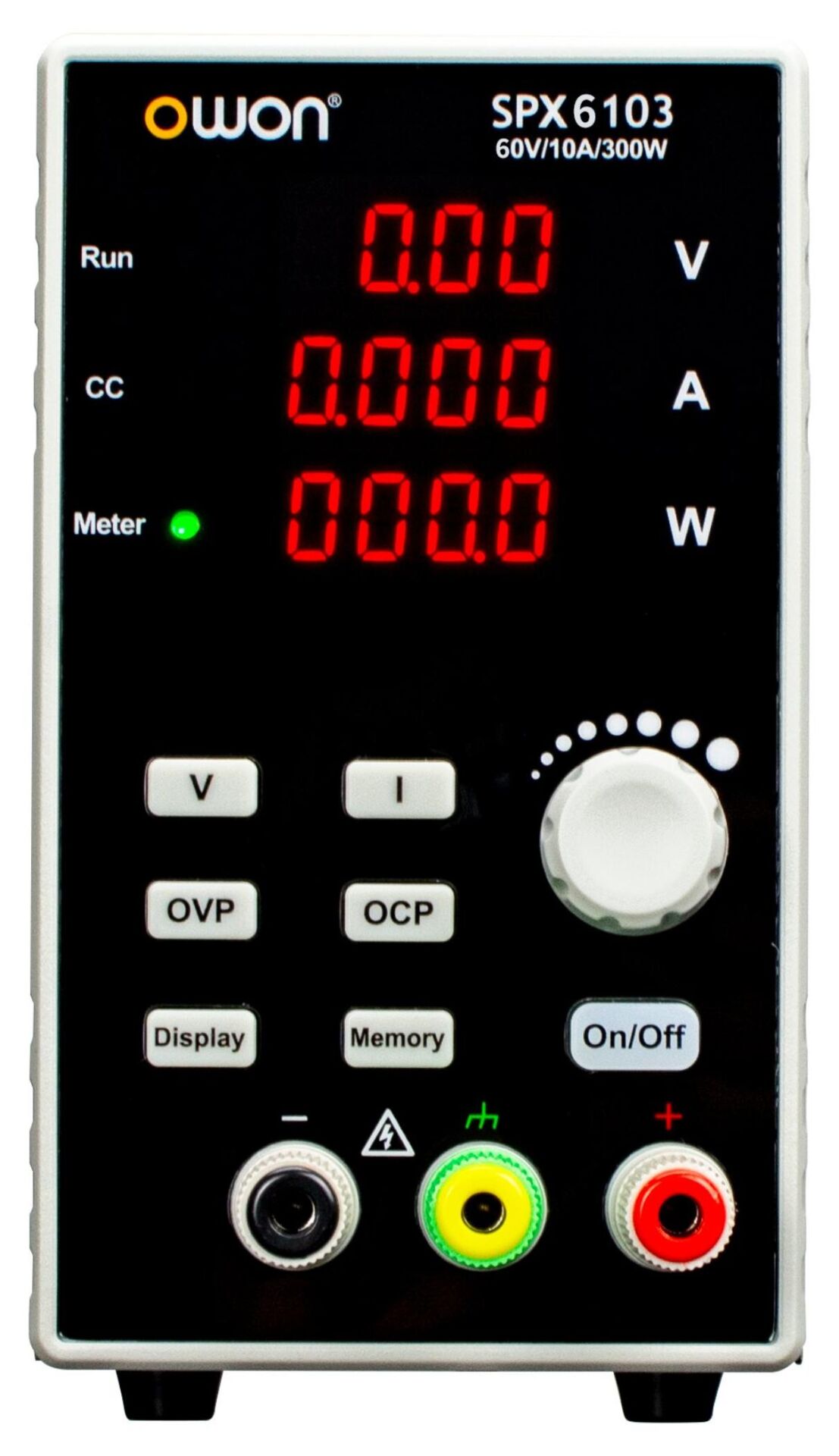

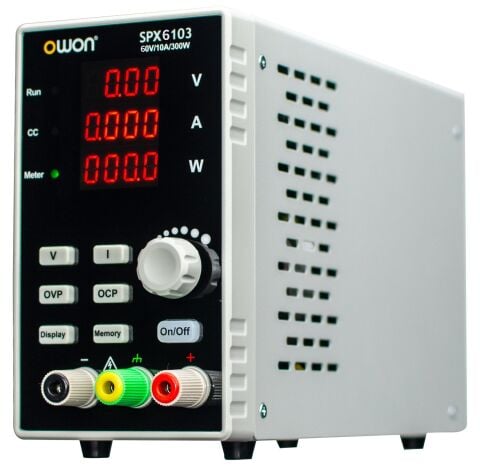

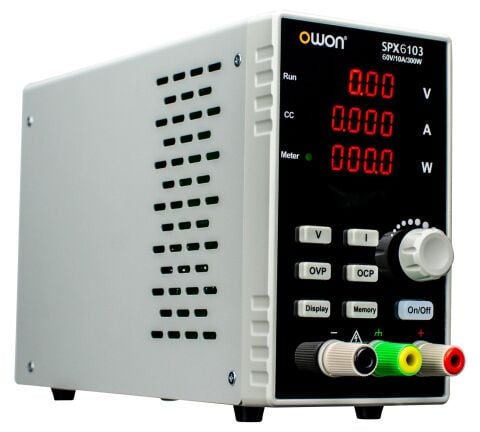

60V 10A 300W DC Güç Kaynağı OWON SPX6103
OWON SPX6103 DC Güç Kaynağı 60V 10A 300W
OWON SPX6103, 0-60 V çıkış gerilimi, 0-10 A çıkış akımı ve 300 W maksimum çıkış gücüne sahip kompakt tek kanallı DC güç kaynağıdır. 10 mV / 1 mA çözünürlüğü, CC/CV çalışma modları, 3 preset hafızası ve OVP/OCP/OTP korumaları ile genel elektronik test ve laboratuvar uygulamaları için tasarlanmıştır.
Bu Cihaz Kimler İçindir?
Elektronik servisleri
Devre, kart ve elektronik cihazların kontrollü DC besleme altında test edilmesi için.
Ar-Ge ve tasarım laboratuvarları
Prototip devrelerin geliştirme ve doğrulama çalışmalarında ayarlanabilir DC besleme için.
Üretim ve kalite kontrol birimleri
Ürünlerin belirlenen gerilim ve akım değerlerinde tekrarlı olarak test edilmesi için.
Üniversite ve eğitim laboratuvarları
Temel elektronik, güç elektroniği ve laboratuvar uygulamalarında DC güç kaynağı olarak.
Genel elektronik uygulamaları
DC motorlar, kontrol kartları, LED sistemleri ve 60 V / 10 A sınırları içerisindeki DC yüklerin beslenmesi için.
Öne Çıkan Özellikler
0-60 V / 0-10 A çıkış
300 W'a kadar ayarlanabilir DC güç çıkışı
10 mV / 1 mA çözünürlük
Gerilim ve akım değerlerinin hassas şekilde ayarlanması
Geniş Aralıklı Sabit Güç Çıkışı
Farklı gerilim ve akım çalışma noktalarında 300 W'a kadar çıkış gücü
Eş Zamanlı Gösterim
Ayarlanan ve gerçek çıkış değerleri ile anlık çıkış gücünün aynı anda görüntülenmesi
Otomatik CC/CV Geçişi
Yük koşullarına göre sabit gerilim ve sabit akım modları arasında otomatik geçiş
3 Preset Hafızası
Sık kullanılan gerilim ve akım değerlerinin kaydedilip hızlı şekilde çağrılması
OVP / OCP / OTP Koruması
Aşırı gerilim, aşırı akım ve aşırı sıcaklık korumaları
Akıllı Fan Kontrolü
Cihaz sıcaklığına göre otomatik fan hız kontrolü
Kompakt Yapı
82 × 142 × 226 mm boyut ve yaklaşık 1,5 kg ağırlık
Geniş Aralıklı Sabit Güç Çıkışı
SPX6103, 300 W maksimum çıkış gücüne sahip geniş aralıklı sabit güç mimarisi kullanır.
Bu yapı farklı gerilim ve akım çalışma noktalarında güç kaynağının çıkış kapasitesinden etkin şekilde yararlanılmasını sağlar.
Maksimum çıkış değerleri 60 V ve 10 A'dır.
Hassas Gerilim ve Akım Ayarı
SPX6103, 10 mV gerilim ve 1 mA akım çözünürlüğü sunar.
Cihaz ayarlanan gerilim ve akım değerleriyle gerçek çıkış değerlerini eş zamanlı olarak gösterir. Anlık çıkış gücü de watt cinsinden ekranda takip edilebilir.
CC/CV Çalışma Modları
SPX6103 yük koşullarına göre CV Sabit Gerilim ve CC Sabit Akım modları arasında otomatik olarak geçiş yapar.
Bu özellik özellikle akım sınırlaması gereken elektronik devrelerin ilk çalıştırılması ve kontrollü yük testlerinde kullanışlıdır.
Koruma Fonksiyonları
OVP
Aşırı Gerilim Koruması
OCP
Aşırı Akım Koruması
OTP
Aşırı Sıcaklık Koruması
Teknik Özellikler
Model
SPX6103
Kanal Sayısı
1
Çıkış Gerilimi
0-60 V DC
Çıkış Akımı
0-10 A
Maksimum Çıkış Gücü
300 W
Yük Regülasyonu CV
≤33 mV
Yük Regülasyonu CC
≤30 mA
Hat Regülasyonu CV
≤33 mV
Hat Regülasyonu CC
≤20 mA
Gerilim Ripple & Noise
≤60 mVrms
Akım Ripple & Noise
≤40 mArms
Ayar ve Okuma Çözünürlüğü
10 mV / 1 mA
Ayar ve Okuma Doğruluğu
≤%0,2 + %0,2 FS
Geçici Rejim Toparlanma Süresi
≤5 ms
Çalışma Modları
CV / CC
Koruma Fonksiyonları
OVP / OCP / OTP
Preset Hafızası
3 adet
Ekran
3 × 4 haneli LED
Soğutma
Sıcaklığa bağlı akıllı fan kontrolü
Boyutlar
82 × 142 × 226 mm
Ağırlık
Yaklaşık 1,5 kg
Kutu İçeriği
OWON SPX6103 DC Güç Kaynağı
Güç kablosu
Hızlı başlangıç kılavuzu
