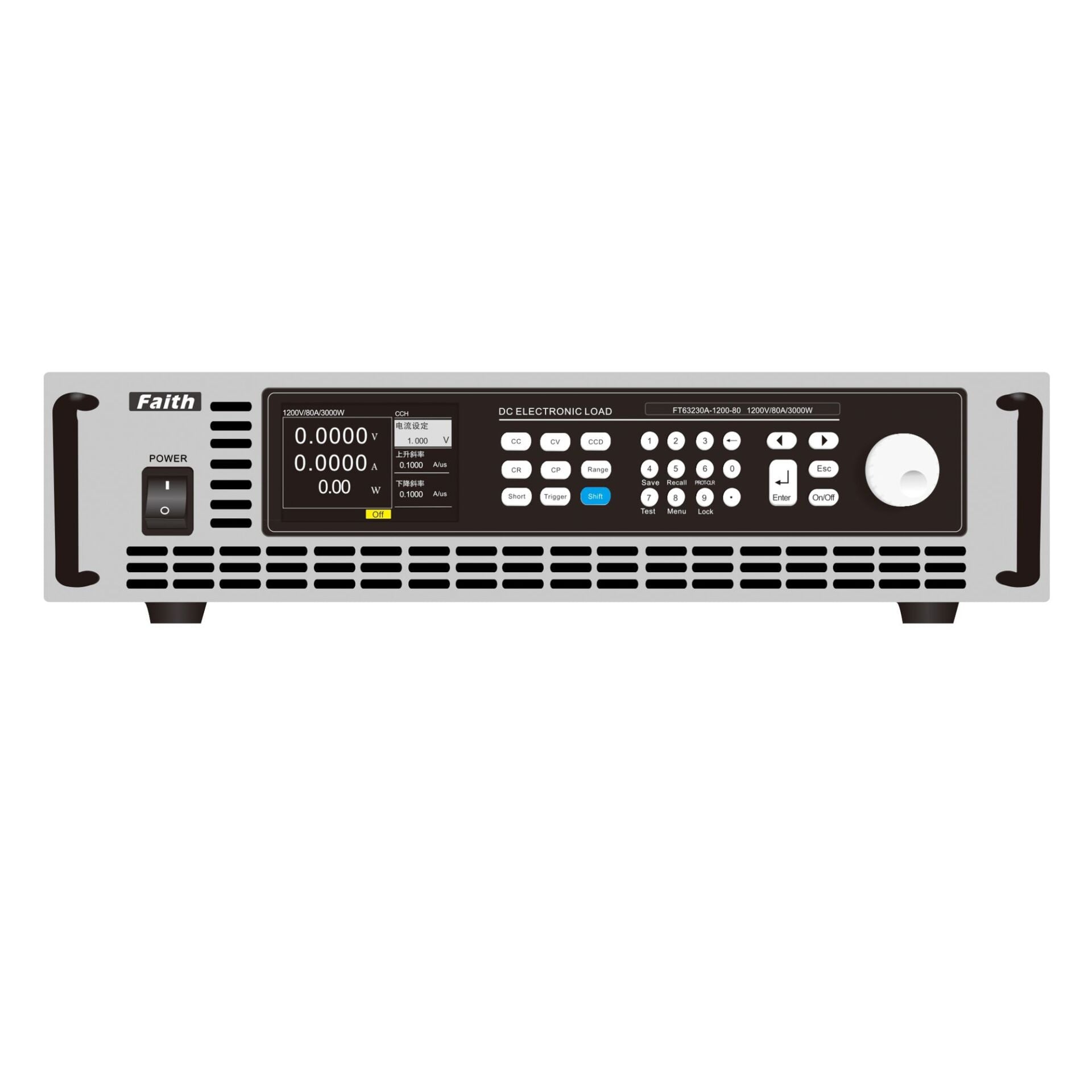

600W-30kW Orta Güç Programlanabilir DC Elektronik Yük – Faith FT63200A/E/H Serisi

600W-30kW Orta Güç Programlanabilir DC Elektronik Yük – Faith FT63200A/E/H Serisi

CMsense Teknik Seçimi

Faith FT63200A/E/H Serisi, yüksek güç yoğunluğu, hızlı dinamik tepki ve gelişmiş otomasyon desteği ile orta ve yüksek güçlü DC sistemlerin test edilmesi için geliştirilmiş profesyonel programlanabilir DC elektronik yük platformudur.

600W’tan 30kW’a kadar genişleyebilen modüler yapısı sayesinde DC güç kaynakları, inverter sistemleri, batarya test uygulamaları, charger sistemleri ve güç elektroniği AR-GE altyapılarında esnek kullanım sunar.

2U içerisinde 3kW güç yoğunluğu sağlayabilen mimarisi sayesinde klasik elektronik yük sistemlerine göre daha kompakt yapı ve daha yüksek entegrasyon avantajı sağlar.

Fiyatlandırma Bilgisi

Bu ürün, güç seviyesi, paralel yapı ve otomasyon altyapısına göre fiyatlandırılmaktadır.

En uygun model seçimi ve teknik doğrulama için lütfen teklif isteyiniz.

Türkiye’de Stok ve Tedarik Bilgisi

FT63200A/E/H Serisi proje bazlı olarak tedarik edilmektedir.

Güç kapasitesi, transient test gereksinimleri, haberleşme altyapısı ve paralel kullanım yapısı CMsense tarafından uygulamaya göre planlanır.

Teknik ve Uygulama Odaklı Giriş

FT63200A/E/H Serisi; 150V, 600V ve 1200V gerilim platformlarıyla farklı DC güç elektroniği uygulamalarına uyum sağlayan modüler elektronik yük çözümüdür.

Tek cihazda 600W ile 3kW arasında güç sunabilen sistem, master/slave paralel mimarisi sayesinde 30kW’a kadar genişletilebilir.

Seri; 500kHz örnekleme hızı, 30kHz dinamik sweep fonksiyonu ve 1kHz veri aktarım kapasitesi sayesinde hızlı transient davranışlarının hassas şekilde analiz edilmesini sağlar.

H Serisinde tek cihazda 40A/μs seviyesine ulaşabilen ultra hızlı current slew-rate kapasitesi sayesinde switching power supply ve inverter sistemlerinde mikro saniye seviyesinde dinamik yük değişimleri oluşturulabilir.

Bu Seri Kimler İçin Uygundur?

Bu seri;

• DC güç kaynağı geliştiren mühendislik ekipleri,
• inverter ve güç elektroniği tasarımı yapan firmalar,
• enerji depolama sistemleri (ESS) üzerinde çalışan AR-GE ekipleri,
• EV charger ve batarya sistemleri geliştiren firmalar,
• üniversite ve endüstriyel AR-GE laboratuvarları,
• transient response testi gerçekleştiren mühendislik ekipleri,
• üretim hattı doğrulama sistemleri,
• otomasyon tabanlı test altyapıları

için uygundur.

Özellikle hızlı yük değişimlerinin kritik olduğu güç elektroniği uygulamalarında gelişmiş dinamik test altyapısı sağlar.

Bu Seri Neden Tercih Edilir?

FT63200A/E/H Serisi, yüksek güç yoğunluğu ve gelişmiş transient performansı sayesinde laboratuvar ve otomasyon tabanlı test altyapılarında esnek kullanım sunar.

30kHz dinamik sweep fonksiyonu sayesinde güç kaynaklarının farklı frekanslardaki transient davranışları analiz edilebilir.

Seri ayrıca;

• 500kHz örnekleme,
• 1kHz veri aktarımı,
• 2× anlık overpower yükleme,
• sequence test,
• battery discharge test,
• battery internal resistance test,
• sine-wave dynamic load,
• SCPI / Modbus / CANopen desteği

özellikleriyle gelişmiş sistem entegrasyonu uygulamaları için optimize edilmiştir.

Teknik Özellikler

–––––––––––––––––––––––––

Seri:
FT63200A/E/H

Güç Aralığı:
600W – 30kW

Tek Cihaz Gücü:
600W – 3000W

Gerilim Platformları:
150V / 600V / 1200V

Akım Kapasitesi:
12A – 300A

Paralel Çalışma:
10 cihaza kadar

Güç Yoğunluğu:
3kW / 2U

Örnekleme Hızı:
500kHz

Dinamik Sweep:
30kHz

Veri Aktarım Hızı:
1kHz

Slew Rate:
40A/μs’e kadar (H Serisi)

Çalışma Modları:
CC / CV / CR / CP / CRD / CPD

Birleşik Modlar:
CV+CC / CR+CC / CP+CC

Test ve Analiz Fonksiyonları

–––––––––––––––––––––––––

Dynamic sweep

Vpk+ / Vpk− capture

Battery discharge test

Battery internal resistance test

Sequence test

Automatic test function

Sine-wave dynamic load

Load effect test

LED simulation

Time measurement

Güvenlik ve Koruma Fonksiyonları

–––––––––––––––––––––––––

Over Voltage Protection (OVP)

Over Current Protection (OCP)

Over Power Protection (OPP)

Over Temperature Protection (OTP)

Akım limiti koruması

Güç limiti koruması

Ters bağlantı alarmı

Power failure memory

İletişim ve Bağlantılar

–––––––––––––––––––––––––

LAN

USB

RS232

RS485

CAN (opsiyonel)

Analog programlama girişi

SCPI desteği

Modbus desteği

CANopen desteği

Kullanım Alanları

–––––––––––––––––––––––––

DC güç kaynağı testleri

İnverter doğrulama sistemleri

Batarya deşarj testleri

EV charger test uygulamaları

Enerji depolama sistemleri (ESS)

Motor sürücü sistemleri

Transient response analizleri

Üretim hattı fonksiyon testleri

Güç elektroniği AR-GE çalışmaları

CMsense Teknik Yaklaşımı

Faith FT63200A/E/H Serisi, CMsense tarafından orta ve yüksek güçlü DC test altyapıları için teknik olarak değerlendirilmekte ve uygulamaya özel sistem çözümleriyle sunulmaktadır.

Paralel yapı planlaması, transient test gereksinimleri, haberleşme mimarisi ve otomasyon entegrasyonu CMsense tarafından uygulamaya göre yapılandırılır.

CMsense, bu seriyi yalnızca tekil bir elektronik yük cihazı olarak değil; güç elektroniği doğrulama ve otomasyon tabanlı test altyapılarının temel yapı taşlarından biri olarak konumlandırmaktadır.

Yararlı Kaynaklar

–––––––––––––––––––––––––

Faith FT63200A/E/H Serisi Teknik Doküman
tıklayınız
