4-600kW 0-1500V 0-20,000A Yüksek Güç DC Güç Kaynağı – FaithTech FTG Serisi
4-600kW 0-1500V 0-20,000A Yüksek Güç DC Güç Kaynağı – FaithTech FTG Serisi
CMsense Teknik Seçimi
FaithTech FTG Serisi, çok yüksek akım gerektiren endüstriyel ve güç elektroniği test uygulamaları için geliştirilmiş yüksek güçlü DC güç kaynaklarından oluşur.
0–1500V gerilim, 0–20,000A akım ve 4kW–600kW güç kapasitesi sayesinde; motor sürücüleri, enerji sistemleri, batarya altyapıları, elektroliz sistemleri ve yüksek güçlü otomasyon testlerinde profesyonel kullanım sunar.
Yüksek akım kapasitesi, sabit güç çalışma yapısı ve paralel sistem mimarisi sayesinde büyük ölçekli DC test altyapıları için uygundur.
Fiyatlandırma Bilgisi
Bu ürün grubu; güç seviyesi, paralel sistem yapısı ve haberleşme seçeneklerine göre fiyatlandırılmaktadır.
En uygun sistem yapısı ve teknik doğrulama için lütfen teklif isteyiniz.
Teknik ve Uygulama Odaklı Giriş
FTG Serisi, sabit güç çıkışı sağlayabilen yüksek güçlü DC güç kaynaklarından oluşur.
Kullanıcı; maksimum güç, maksimum gerilim ve maksimum akım değerlerini tanımlayarak farklı DUT yapılarında esnek çalışma gerçekleştirebilir.
Sequence waveform yapısı, battery internal resistance simulation ve CV/CC priority modu sayesinde dinamik yük değişimlerinde kararlı çalışma sağlar.
Neden FTG Serisi?
0–20,000A ultra yüksek akım kapasitesi
4kW–600kW geniş güç aralığı
Sabit güç çalışma desteği
Sequence ve waveform test desteği
SCPI / Modbus haberleşme desteği
PV inverter simülasyon desteği
Batarya iç direnci simülasyonu
10 cihaza kadar paralel çalışma desteği
Motor frenleme dissipator desteği
Teknik Özellikler
–––––––––––––––––––––––––
Gerilim Aralığı: 0 – 1500V
Akım Aralığı: 0 – 20,000A
Güç Kapasitesi: 4kW – 600kW
Çalışma Modları: CV / CC / CP
Ölçüm Yapısı: 16-bit yüksek hassasiyetli A/D dönüştürücü

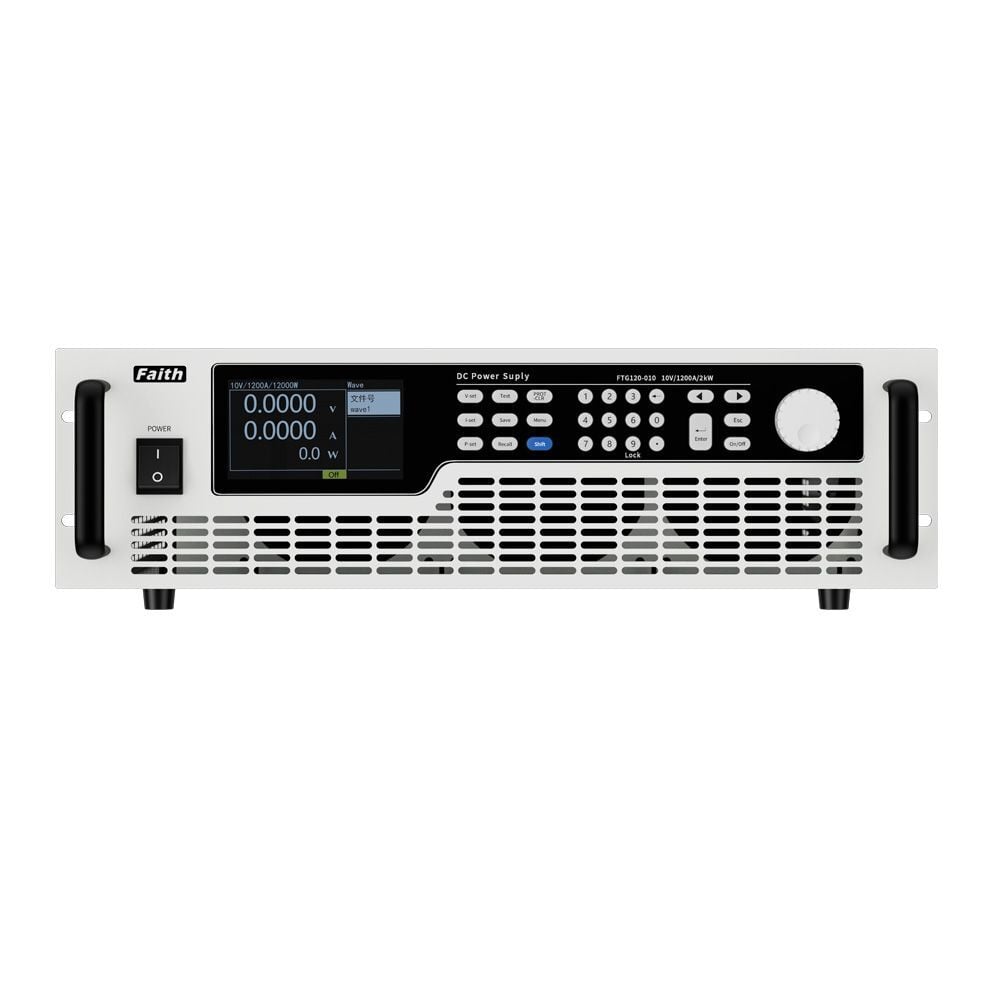

Ekran: TFT renkli LCD
Şasi: Endüstriyel rack tipi yapı
Çalışma Özellikleri
–––––––––––––––––––––––––
Constant power output
Sequence waveform test
Battery internal resistance simulation
CV/CC priority mode
PV inverter simulation
Dynamic MPPT test
Analog programming
Monitoring output
Master/slave paralel çalışma
Remote monitoring ve kontrol

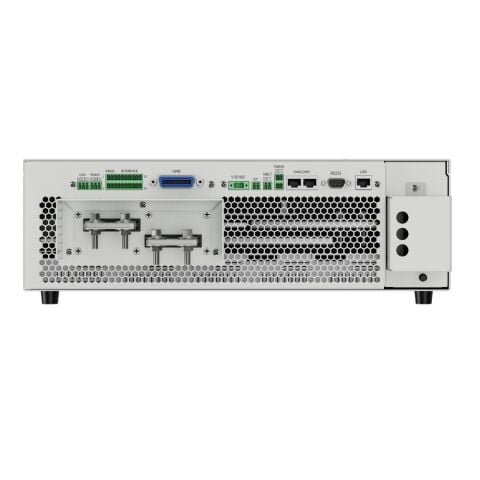

İletişim ve Bağlantılar
–––––––––––––––––––––––––
LAN
USB
RS485 (opsiyonel)
CAN (opsiyonel)
GPIB (opsiyonel)
SCPI desteği
Modbus desteği
Composite signal port (opsiyonel)
PC kontrol yazılımı
Kullanım Alanları
–––––––––––––––––––––––––
Motor sürücü testleri
Yüksek akımlı DC sistemler
Batarya ve enerji depolama sistemleri
PV inverter testleri
Elektroliz sistemleri
Güç elektroniği AR-GE uygulamaları
Yüksek güçlü otomasyon test sistemleri
ATE sistem entegrasyonu
CMsense Teknik Yaklaşımı
FaithTech FTG Serisi, CMsense tarafından yüksek güçlü DC test altyapıları için teknik olarak değerlendirilmektedir.
Paralel sistem mimarisi, yüksek akım altyapısı, haberleşme entegrasyonu ve otomasyon senaryoları uygulamaya göre yapılandırılır.
