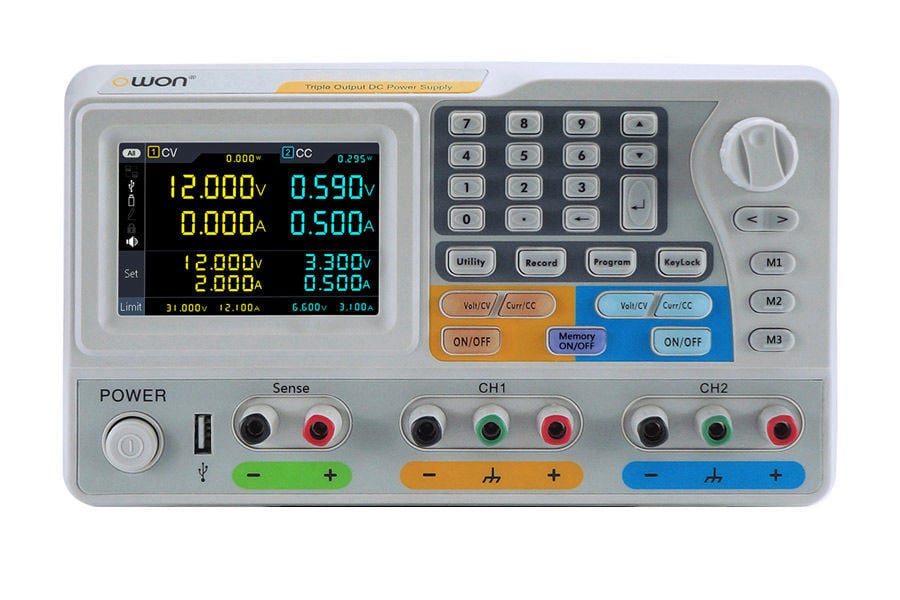

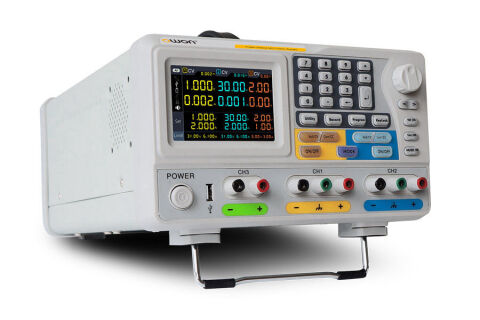

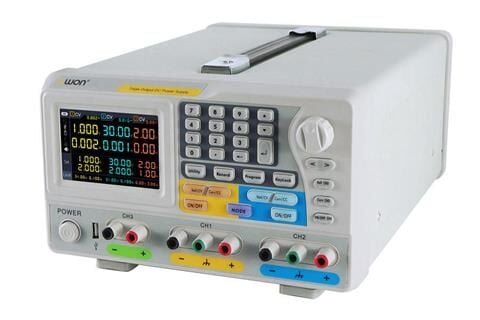

30V / 3A 198W 3 Kanallı Programlanabilir DC Güç Kaynağı OWON ODP3033

30V / 3A 198W 3 Kanallı Programlanabilir DC Güç Kaynağı OWON ODP3033

OWON ODP3033, elektronik Ar-Ge, eğitim, üretim ve test uygulamaları için geliştirilmiş 3 kanallı programlanabilir DC güç kaynağıdır. Birbirinden bağımsız kontrol edilebilen üç çıkışa sahip cihazda CH1 ve CH2 kanalları 0–30 V / 0–3 A, CH3 kanalı ise 0–6 V / 0–3 A çıkış sağlar.

Toplam 198 W çıkış gücü, 1 mV / 1 mA programlama çözünürlüğü, düşük ripple ve gürültü seviyesi, seri/paralel çalışma, zamanlanmış çıkış ve veri kayıt özellikleri sayesinde hassas laboratuvar uygulamalarında kullanılabilir.

USB, RS232 ve LAN haberleşme arayüzlerinin yanı sıra SCPI ve LabVIEW desteği, ODP3033'ün otomatik test sistemlerine entegre edilmesine olanak sağlar.

OWON ODP3033 Öne Çıkan Özellikleri

3 Bağımsız Çıkış Kanalı

ODP3033 üzerinde bulunan üç kanal bağımsız olarak kontrol edilebilir.

CH1: 0–30 V / 0–3 A
CH2: 0–30 V / 0–3 A
CH3: 0–6 V / 0–3 A

Bu yapı, aynı devre üzerinde farklı besleme gerilimlerine ihtiyaç duyan analog, dijital ve gömülü sistemlerin tek bir güç kaynağı üzerinden beslenmesini kolaylaştırır.

CH1 ve CH2 kanalları gerektiğinde seri veya paralel çalışma için kullanılabilir.

CV / CC Otomatik Çalışma

ODP3033, yük koşullarına bağlı olarak Sabit Gerilim (CV) ve Sabit Akım (CC) modları arasında otomatik geçiş yapar.

Ayarlanan akım limitine ulaşılmadığı sürece güç kaynağı CV modunda çalışır. Yükün daha yüksek akım çekmeye çalışması durumunda cihaz çıkış akımını sınırlandırarak otomatik olarak CC moduna geçer.

Bu özellik özellikle prototip devrelerin ilk çalıştırılması ve akım kontrollü testlerde faydalıdır.

Düşük Ripple ve Gürültü

Hassas analog ve elektronik devre testlerinde güç kaynağının çıkış gürültüsü ölçüm sonuçlarını doğrudan etkileyebilir.

ODP3033'ün CH1 ve CH2 çıkışlarında gerilim ripple/gürültü değeri:

≤4 mVp-p
≤1 mVrms

seviyesindedir.

Bu nedenle cihaz; elektronik devre geliştirme, sensör sistemleri, analog devreler ve laboratuvar testleri için uygundur.

Programlanabilir Zamanlanmış Çıkış

ODP3033 üzerinde 100 gruba kadar zamanlanmış çıkış ayarı oluşturulabilir.

Gerilim, akım ve zaman parametrelerinden oluşan çıkış sekansları cihaz üzerinden veya bilgisayar aracılığıyla programlanabilir.

Bu özellik;

gibi uygulamalarda kullanılabilir.

Gerilim ve Akım Veri Kaydı

ODP3033, çıkış gerilimi ve akımındaki değişimleri kayıt altına alabilir.

Veri kayıt kapasitesi: 10.000 grup

Kaydedilen gerilim ve akım değerleri grafik olarak görüntülenebilir. Böylece uzun süreli testlerde güç kaynağı çıkışının ve yük davranışının izlenmesi kolaylaşır.

PC Kontrolü ve Otomasyon

ODP3033 farklı haberleşme arayüzleri üzerinden bilgisayar ve otomatik test sistemleriyle kontrol edilebilir.

USB: Host & Device
RS232: Var
LAN: Var
SCPI: Desteklenir
LabVIEW: Desteklenir

SCPI desteği sayesinde cihaz özel test yazılımlarına ve otomatik test sistemlerine entegre edilebilir.

OWON ODP3033 Teknik Özellikleri

Maksimum Çıkış Gücü: 198 W

Kanal Sayısı: 3, bağımsız kontrollü

CH1 Çıkışı: 0–30 V / 0–3 A

CH2 Çıkışı: 0–30 V / 0–3 A

CH3 Çıkışı: 0–6 V / 0–3 A

Çalışma Modları: Bağımsız / Seri / Paralel

Gerilim Ayar Çözünürlüğü: 1 mV

Akım Ayar Çözünürlüğü: 1 mA

Gerilim Geri Okuma Çözünürlüğü: 1 mV

Akım Geri Okuma Çözünürlüğü: 1 mA

Yük Regülasyonu – Gerilim: ≤0,01% + 3 mV

Yük Regülasyonu – Akım: ≤0,01% + 3 mA

Hat Regülasyonu – Gerilim: ≤0,01% + 3 mV

Hat Regülasyonu – Akım: ≤0,01% + 3 mA

Gerilim Ayar Doğruluğu: ≤0,03% + 10 mV

CH1 / CH2 Akım Ayar Doğruluğu: ≤0,1% + 8 mA

CH3 Akım Ayar Doğruluğu: ≤0,1% + 5 mA

CH1 / CH2 Ripple ve Gürültü (Vp-p): ≤4 mVp-p

CH1 / CH2 Ripple ve Gürültü (RMS): ≤1 mVrms

CH1 / CH2 Akım Gürültüsü: ≤5 mArms

Programlanabilir Çıkış Hafızası: 100 grup

Veri Kayıt Kapasitesi: 10.000 grup gerilim/akım verisi

Ekran: 4 inç renkli LCD

Ekran Çözünürlüğü: 480 × 320 piksel

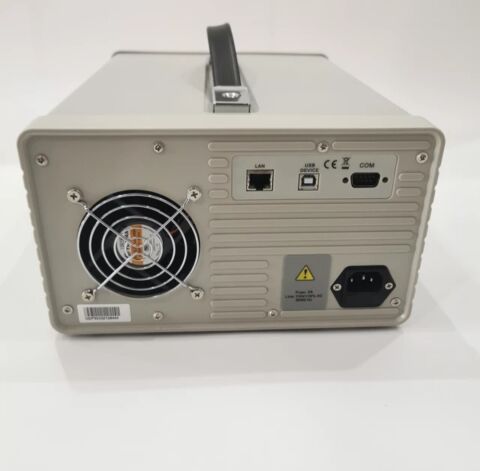

Haberleşme Arayüzleri: USB Host/Device, RS232, LAN

Uzaktan Kontrol: SCPI / LabVIEW

Çalışma Sıcaklığı: 0–40 °C

Boyutlar (G × Y × D): 250 × 158 × 358 mm

Ağırlık: 9,8 kg

Kutu İçeriği

OWON ODP3033 Programlanabilir DC Güç Kaynağı: 1 adet

Güç Kablosu: 1 adet

USB Kablosu: 1 adet

Hızlı Başlangıç Kılavuzu: 1 adet

Sigorta: Dahil

Test kabloları üretici tarafından opsiyonel aksesuar olarak belirtilmektedir. Kutu içeriği üretim/tedarik durumuna göre değişiklik gösterebilir.

Yararlı Kaynaklar

Kullanım Kılavuzu: OWON ODP Serisi Triple Output Power Supply User Manual

Programlama Kılavuzu: OWON ODP Series Power Supply Programming Manual
