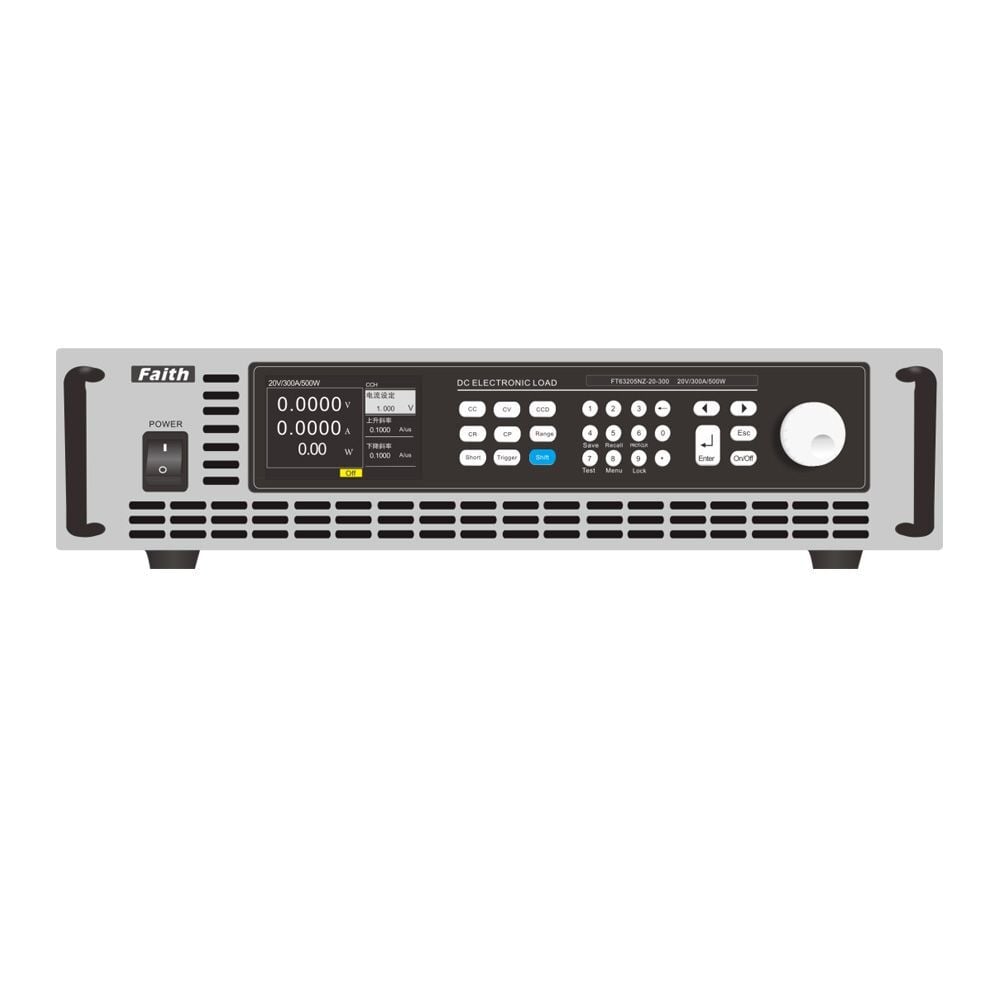

300W-15kW Ultra Düşük Voltaj Yüksek Akım DC Elektronik Yük – Faith NZ/N Serisi
300W-15kW Ultra Düşük Voltaj Yüksek Akım DC Elektronik Yük – Faith NZ/N Serisi
CMsense Teknik Seçimi
Faith NZ/N Serisi, ultra düşük voltaj ve çok yüksek akım gerektiren özel test uygulamaları için geliştirilmiş programlanabilir DC elektronik yük platformudur.
Yakıt hücresi (fuel-cell), CPU güç besleme sistemleri, düşük voltajlı batarya sistemleri ve zorlayıcı yüksek akım test senaryolarında kullanılmak üzere optimize edilmiştir.
Seri; ultra düşük iç direnç yapısı sayesinde çok düşük giriş gerilimlerinde dahi tam akım yükleme gerçekleştirebilir.
NZ Serisi, -2.4V seviyesinde tam akım yükleme desteği sunarken, N Serisi ultra düşük voltaj altında yüksek akım testi gerçekleştirebilir.
0.2V seviyesinde 5000A’e kadar akım taşıyabilen mimarisi sayesinde klasik elektronik yük sistemlerinin yetersiz kaldığı düşük voltajlı yüksek akım uygulamalarında gelişmiş test altyapısı sağlar.
Fiyatlandırma Bilgisi
Bu ürün, uygulama senaryosu, akım kapasitesi ve sistem konfigürasyonuna göre fiyatlandırılmaktadır.
En uygun model seçimi ve teknik doğrulama için lütfen teklif isteyiniz.
Türkiye’de Stok ve Tedarik Bilgisi
NZ/N Serisi proje bazlı olarak tedarik edilmektedir.
Düşük voltaj test senaryoları, yüksek akım ihtiyaçları ve sistem entegrasyonu CMsense tarafından uygulamaya göre planlanır.
Teknik ve Uygulama Odaklı Giriş
NZ/N Serisi, ultra düşük voltaj seviyelerinde yüksek akım çekebilmek amacıyla geliştirilmiş özel mimariye sahip DC elektronik yük platformudur.
Ultra düşük iç direnç tasarımı sayesinde çok düşük giriş gerilimlerinde yüksek akım testleri gerçekleştirilebilir.
Örneğin FT68203N-20-1000 modeli yalnızca 0.2V giriş geriliminde 1000A yükleme gerçekleştirebilir.
Bu yapı, fuel-cell membran testleri, kısa stack doğrulama uygulamaları, CPU güç besleme sistemleri ve zorlayıcı düşük voltaj test senaryolarında test maliyetlerini ciddi şekilde azaltır.
NZ Serisi ayrıca 0V seviyesinde tam akım yükleme gerçekleştirebilir ve -2.4V giriş altında çalışabilir.
Bu Seri Kimler İçin Uygundur?
Bu seri;
- fuel-cell ve hydrogen sistem geliştiricileri,
- düşük voltaj yüksek akım güç elektroniği tasarımı yapan AR-GE ekipleri,
- CPU ve işlemci güç besleme sistemi test laboratuvarları,
- batarya zorlamalı deşarj sistemleri,
- kısa stack ve membran test altyapıları,
- yüksek akım DC güç sistemleri geliştiren mühendislik ekipleri,
- savunma ve enerji elektroniği laboratuvarları,
- özel düşük voltaj test altyapısı gerektiren üniversite araştırma merkezleri
için uygundur.
Özellikle çok düşük voltaj altında yüksek akım çekilmesi gereken uygulamalarda klasik elektronik yük sistemlerine göre önemli avantaj sağlar.
Bu Seri Neden Tercih Edilir?
NZ/N Serisi, ultra düşük iç direnç yapısı sayesinde çok düşük giriş gerilimlerinde tam akım yükleme gerçekleştirebilir.
0.2V seviyesinde 5000A’e kadar akım taşıyabilen mimarisi sayesinde fuel-cell ve düşük voltajlı güç sistemlerinde yüksek maliyetli test altyapılarına olan ihtiyacı azaltır.
Seri ayrıca;
- battery capacity test,
- battery internal resistance test,
- sequence test,
- yüksek akım düşük voltaj yükleme,
- CC/CV/CR/CP çalışma modları,
- programlanabilir test senaryoları,
- gelişmiş koruma altyapısı
özellikleriyle özel düşük voltaj test uygulamaları için optimize edilmiştir.
Teknik Özellikler
–––––––––––––––––––––––––
Seri:
NZ / N
Güç Aralığı:
300W – 15kW
Gerilim Platformları:
20V / 40V
Akım Kapasitesi:
120A – 5000A
Ultra Düşük Voltaj Yükleme:
-2.4V @ 1200A
0.2V @ 5000A
Çalışma Modları:
CC / CV / CR / CP
Sequence Test:
Desteklenir
Batarya Testi:
Desteklenir
Ekran:
LCD ekran
Test ve Analiz Fonksiyonları
–––––––––––––––––––––––––
Battery capacity test
Battery internal resistance test
Sequence test
Constant current discharge
Zaman kayıt fonksiyonu
Gerilim / akım kayıtları
Programlanabilir yük senaryoları
Güvenlik ve Koruma Fonksiyonları
–––––––––––––––––––––––––
Over Voltage Protection (OVP)
Over Current Protection (OCP)
Over Power Protection (OPP)
Over Temperature Protection (OTP)
Ters bağlantı koruması
İletişim ve Bağlantılar
–––––––––––––––––––––––––
LAN
RS485
Modbus desteği
Harici programlanabilir kontrol desteği
Kullanım Alanları
–––––––––––––––––––––––––
Fuel-cell test sistemleri
Hydrogen enerji sistemleri
CPU güç besleme testleri
Düşük voltaj yüksek akım testleri
Batarya zorlamalı deşarj sistemleri
Kısa stack doğrulama uygulamaları
Güç elektroniği AR-GE çalışmaları
Üniversite araştırma laboratuvarları
CMsense Teknik Yaklaşımı
Faith NZ/N Serisi, CMsense tarafından ultra düşük voltaj ve yüksek akım gerektiren özel test altyapıları için teknik olarak değerlendirilmekte ve uygulamaya özel çözümlerle sunulmaktadır.
Akım kapasitesi, düşük voltaj çalışma senaryoları, sistem güvenliği ve test altyapısı CMsense tarafından uygulamaya göre yapılandırılır.
CMsense, bu seriyi yalnızca özel amaçlı bir elektronik yük olarak değil; düşük voltaj yüksek akım test sistemlerinin temel doğrulama altyapılarından biri olarak konumlandırmaktadır.
