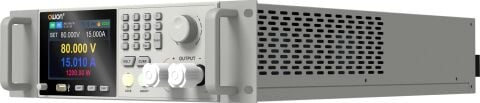

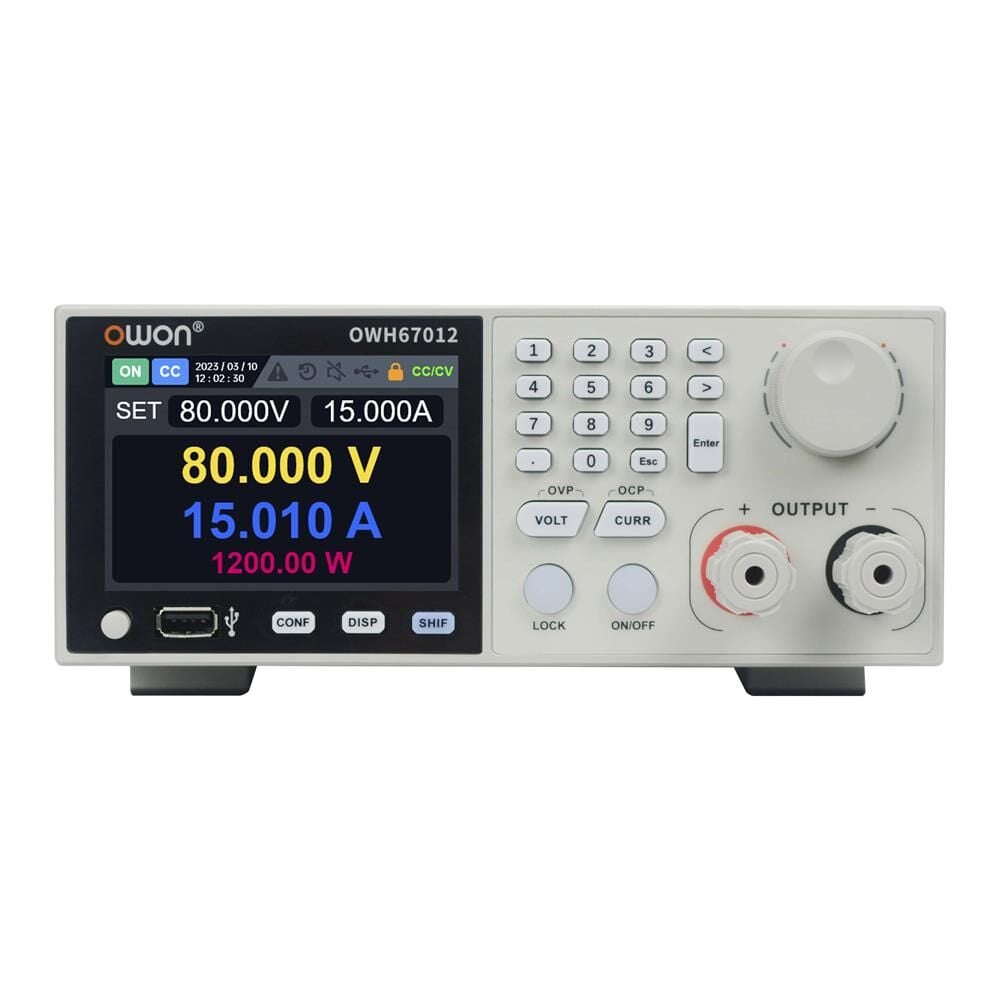

Owon OWH67012-300, 0-300 V çıkış gerilimi, 0-10 A çıkış akımı ve 1200 W maksimum çıkış gücüne sahip, tek kanallı programlanabilir yüksek güçlü DC güç kaynağıdır. 10 mV / 1 mA ayar çözünürlüğü, CV/CC çalışma modları, 100 adımlı LIST programlama, SCPI desteği ve USB, RS485, CAN ve DB25 haberleşme arayüzleri ile güç elektroniği, Ar-Ge, üretim ve otomatik test sistemlerinde kullanılmak üzere tasarlanmıştır.
Owon OWH67012-300 DC Güç Kaynağı 300V/10A/1200W
Genel Özellikler
Kanal Sayısı: 1 kanal
Çıkış Gerilimi: 0-300 V
Çıkış Akımı: 0-10 A
Maksimum Çıkış Gücü: 1200 W
Form Faktörü: 1/2 2U, standart 19 inç rack sistemlerine uygun
Ayar Çözünürlüğü: 10 mV / 1 mA
Programlanabilir Çıkış: 100 adımlı LIST dalga formu desteği
CV / CC Önceliği: Ayarlanabilir yükselme ve düşme süresi
Dahili Deşarj Devresi: Çıkışın kontrollü şekilde boşaltılmasını destekler

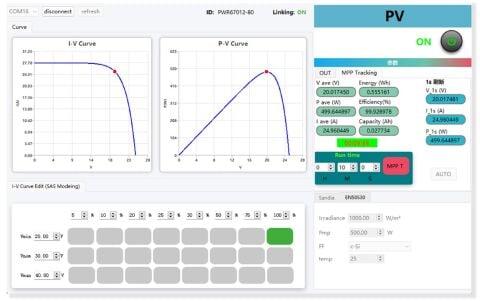

Fotovoltaik Simülasyon: Opsiyonel OWH67-S ile EN50530, Sandia ve diğer PV eğrileri desteği
Gerçek Zamanlı Grafik: Gerilim ve akım eğrilerinin ekranda izlenmesi ve 1 dakikalık online veri kaydı
Ekran: 3,9 inç TFT LCD
Owon OWH67012-300 Teknik Özellikler
Model: OWH67012-300
Çıkış Gücü: 1200 W
Çıkış Voltajı: 0-300.000 V
Çıkış Akımı: 0-10.000 A
Kanal: 1 CH
Besleme Girişi: 85-265 VAC, 50/60 Hz
Ayar Çözünürlüğü: 10 mV / 1 mA
Readback Çözünürlüğü: 1 mV / 1 mA
Çalışma Sıcaklığı: 0-40 °C
Ekran: 3,9 inç LCD
Not: Maksimum çıkış gücü 1200 W'tır. Gerilim ve akım değerleri cihazın maksimum çalışma aralıklarını ifade eder; 300 V ve 10 A değerleri aynı anda uygulanamaz.
Gerilim Performansı
Ayar Doğruluğu (25 °C ±5 °C): ≤%0,05 + %0,05 FS
Readback Doğruluğu (25 °C ±5 °C): ≤%0,05 + %0,05 FS
CV Yük Regülasyonu: ≤%0,03 + %0,03 FS
CV Hat Regülasyonu: ≤%0,03 + %0,03 FS
Gürültü / Ripple: ≤%0,1 FS Vp-p
Sıcaklık Katsayısı: 100 ppm/°C
Readback Sıcaklık Katsayısı: 100 ppm/°C
Recovery Time: ≤5 ms (%0-%100 nominal yük)
Akım Performansı
Ayar Doğruluğu (25 °C ±5 °C): ≤%0,1 + %0,1 FS
Readback Doğruluğu (25 °C ±5 °C): ≤%0,1 + %0,1 FS
CC Yük Regülasyonu: ≤%0,05 + %0,05 FS
CC Hat Regülasyonu: ≤%0,05 + %0,05 FS
Gürültü / Ripple: ≤50 mA RMS
Sıcaklık Katsayısı: 200 ppm/°C
Readback Sıcaklık Katsayısı: 200 ppm/°C

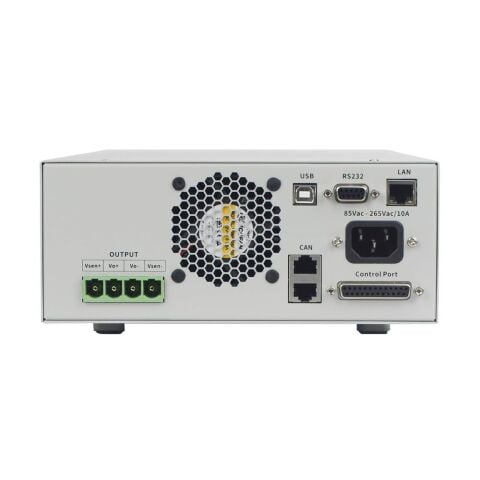

Programlama ve İletişim
SCPI Desteği: Var
USB: Var
RS485: Var
CAN: Var
DB25: Var
Analog Giriş / Çıkış: Desteklenir
Kuru Kontak: Desteklenir
LAN: Opsiyonel (OWH67-L)
LIST Programlama: 100 adım
Fiziksel Özellikler
Boyut (G × Y × D): 214,6 × 88 × 453 mm
Ağırlık: 6,4 kg
Çalışma Sıcaklığı: 0-40 °C
Rack Uyumu: 1/2 2U, 19 inç rack
Aksesuarlar
Taşıma / Montaj Kulpları: Dahil
Güç Kablosu: Dahil
USB Kablosu: Dahil
Kullanım Kılavuzu: Dahil
Not: Standart aksesuarlar üreticinin nihai sevkiyat konfigürasyonuna göre değişiklik gösterebilir.
