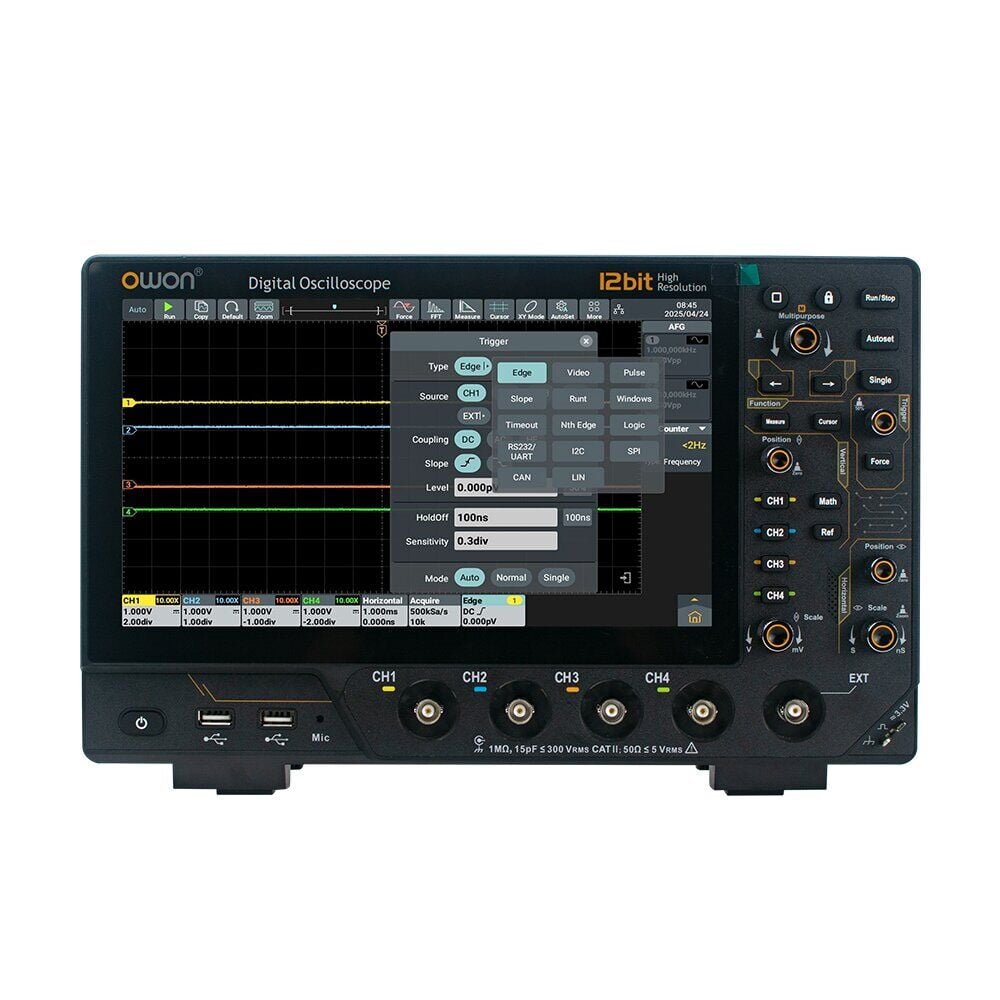

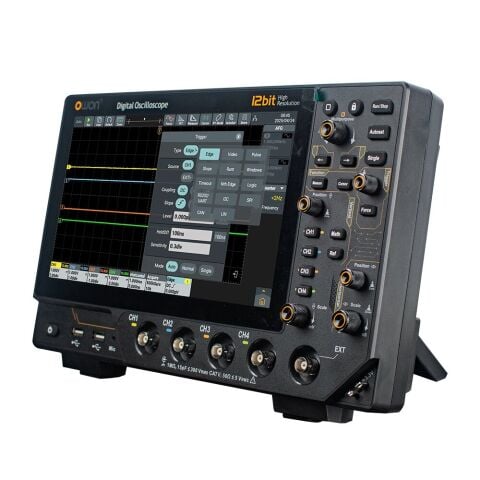

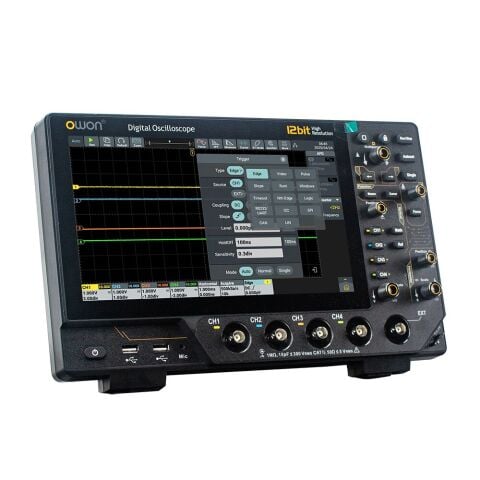

250MHz – 4 Kanal – 12 Bit – Osiloskop – ADS4254A

250MHz – 4 Kanal – 12 Bit – Osiloskop – ADS4254A

OWON ADS4254A, 12-bit çözünürlük, 2.5 GS/s örnekleme ve 100 Mpts hafıza ile detaylı sinyal analizi sunan çok fonksiyonlu bir dijital osiloskoptur. Gelişmiş tetikleme yapısı, FFT analizi ve AFG desteği(dahil) ile Ar-Ge ve güç elektroniği uygulamalarında etkin kullanım sağlar. Çoklu bağlantı seçenekleri ve gelişmiş yazılım özellikleriyle hem eğitim hem de profesyonel kullanım için idealdir.

Bu Model Kimler İçin Uygundur?

–––––––––––––––––––––––––
ADS4254A, yüksek çözünürlük ve yüksek hafıza derinliği gerektiren ölçümlerde çalışan mühendisler için uygundur. Özellikle düşük genlikli sinyallerin detaylı incelenmesi gereken analog devre tasarımı, gömülü sistem geliştirme ve güç elektroniği uygulamalarında tercih edilir. 4 kanal yapısı sayesinde çoklu sinyal karşılaştırması gereken senaryolarda etkin kullanım sağlar.

Neden Bu Model?

–––––––––––––––––––––––––
ADS4254A, 12-bit çözünürlük ve 100 Mpts hafıza derinliği kombinasyonu ile standart 8-bit osiloskoplara göre çok daha yüksek sinyal detayını ortaya çıkarır. 500.000 wfms/s dalga yenileme hızı sayesinde transient ve nadir olayların yakalanmasında etkilidir. HDMI çıkışı, Type-C besleme ve gelişmiş tetikleme yapısı ile hem masaüstü hem de esnek kullanım senaryolarına uyum sağlar. Çok fonksiyonlu yapısı sayesinde ek ölçüm cihazı ihtiyacını azaltır.

250MHz – 4 Kanal – 12 Bit – Osiloskop – ADS4254A

Teknik Özellikler

–––––––––––––––––––––––––
Bant Genişliği: 250 MHz
Kanal Sayısı: 4 Kanal + EXT
Örnekleme Hızı: 2.5 GS/s (tek kanal)
Dikey Çözünürlük: 12-bit
Kayıt Uzunluğu: 100 Mpts
Dalga Yenileme Hızı: 500.000 wfms/s
Zaman Tabanı: 500 ps/div – 1000 s/div
Dikey Hassasiyet: 500 µV/div – 10 V/div

2 kanal 50 MHz AFG (dahil), waveform cloning ve Bode plot desteği

Görsel ve Ekran Özellikleri

–––––––––––––––––––––––––
Ekran: 10.1 inç dokunmatik LCD
Çözünürlük: 1024 × 600
Afterglow: 256 seviye gri tonlama
Çoklu dokunma: Var
Dalga formu zoom: Var

Depolama ve Yazılım

–––––––––––––––––––––––––
FFT Analizi: Var (spektrum görüntüleme)
Otomatik Ölçüm: 40+ parametre
Dalga Formu Matematiği: +, −, ×, ÷, FFT, filtreleme
Dosya Yönetimi: Dahili kayıt ve dışa aktarma
Protokol Analizi: UART, I2C, SPI, CAN, LIN

Güç ve Fiziksel Özellikler

–––––––––––––––––––––––––
Besleme: 100–240V AC, 50/60Hz
Alternatif Besleme: Type-C (harici güç / powerbank)
Floating Ground: Var (topraksız kullanım imkânı, galvanik izolasyon yoktur)
Boyutlar: 325 × 209 × 111.5 mm

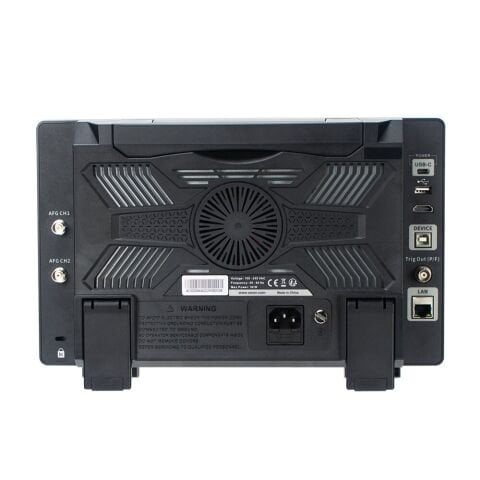

İletişim ve Bağlantılar

–––––––––––––––––––––––––
USB Host: 3 adet
USB Device: 1 adet
LAN: Var
HDMI: Var
Trig Out: Var
SCPI: Desteklenir
Opsiyonel: Wi-Fi / Bluetooth

250MHz – 4 Kanal – 12 Bit – Osiloskop – ADS4254A

Kullanım Alanları

–––––––––––––––––––––––––
Elektronik devre analizi
Gömülü sistem geliştirme
Güç elektroniği devrelerinde dalga formu inceleme
SMPS ve inverter analizleri
PWM ve transient sinyal inceleme
Eğitim ve laboratuvar uygulamaları

Kutu İçeriği

–––––––––––––––––––––––––
OWON ADS4254A Osiloskop
Prob seti
Güç kablosu
Kullanım dokümanları

250MHz – 4 Kanal – 12 Bit – Osiloskop – ADS4254A

CMsense Teknik Notu

ADS4254A, 12-bit çözünürlüğü ve yüksek hafıza derinliği ile özellikle düşük gürültülü ve detaylı sinyal analizinde öne çıkar. Gelişmiş tetikleme yapısı sayesinde transient ve hata yakalama uygulamalarında etkilidir. Ancak cihaz, harmonik analiz (THD, harmonic order vb.) veya güç kalitesi ölçümleri için tasarlanmamıştır.
