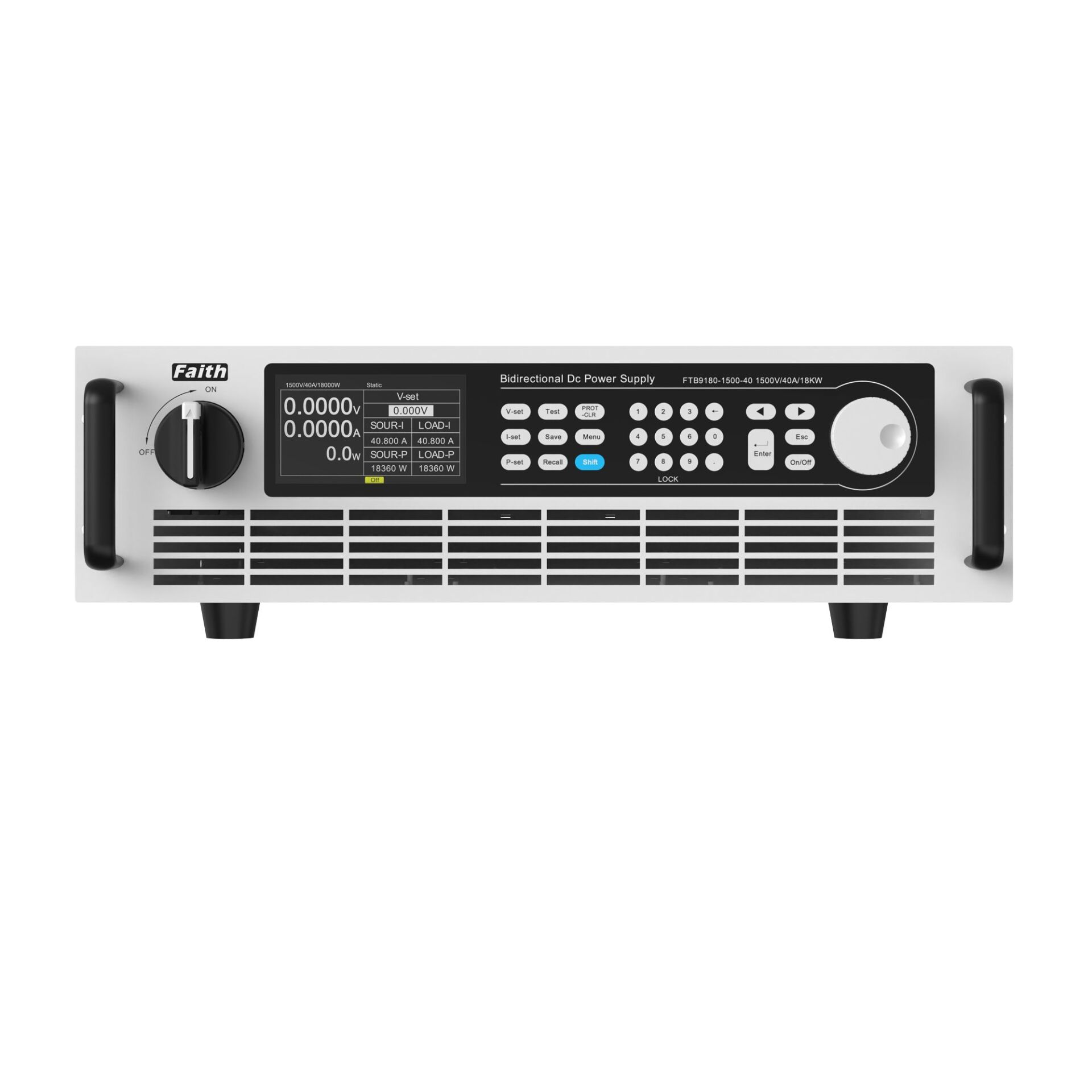

2250V / ±4500A / ±180kW – Çift Yönlü DC Güç Kaynağı – FaithTech FTB9000 Serisi
2250V / ±4500A / ±180kW – Çift Yönlü DC Güç Kaynağı – FaithTech FTB9000 Serisi
FTB9000 serisi, hem DC güç kaynağı hem de geri beslemeli elektronik yük olarak çalışabilen, yüksek güçlü çift yönlü programlanabilir bir test sistemidir. Geniş çıkış aralığı, yüksek doğruluk ve hızlı dinamik tepki özellikleri ile enerji depolama, otomotiv, güç elektroniği ve yenilenebilir enerji uygulamalarında kullanılmak üzere tasarlanmıştır.
Çift yönlü enerji akışı sayesinde test edilen sistemden çekilen enerji şebekeye geri kazandırılır. Bu yapı, klasik elektronik yüklerde oluşan ısı kaybını ortadan kaldırır ve yüksek güçlü testlerde işletme maliyetlerini önemli ölçüde düşürür. Tam dijital kontrol altyapısı ve gelişmiş test fonksiyonları ile hem Ar-Ge hem üretim süreçlerinde güvenilir bir test platformu sunar.
FTB9000 Serisi
–––––––––––––––––––––––––
Teknik Özellikler
Çıkış Voltajı: 0 – 2250V
Çıkış Akımı: 0 – ±4500A
Çıkış Gücü: 0 – ±180kW
Paralel Çalışma: 1.8MW’a kadar genişletilebilir
Gerilim Doğruluğu: 0.02% + 0.02% F.S.
Akım Doğruluğu: 0.1% + 0.1% F.S.
Güç Faktörü: 0.99
Sistem Verimi: >93%
Enerji Geri Besleme Verimi: %95’e kadar
Güç Yoğunluğu: 3U / 18kW
–––––––––––––––––––––––––
Görsel ve Ekran Özellikleri
Ekran: TFT renkli LCD
Arayüz: Çok dilli kullanıcı arayüzü
Kullanım: Endüstriyel HMI, hızlı parametre erişimi
–––––––––––––––––––––––––
Depolama ve Yazılım
Çalışma Modları: CV, CC, CP, CR
Çift Yönlü Çalışma: Source + Load (dual quadrant)
Sequence Fonksiyonu: 10 dosya / 100 adım programlanabilir test
Waveform Fonksiyonu: Kullanıcı tanımlı gerilim ve akım profilleri
Batarya Testi: Şarj / deşarj testleri
Batarya Simülasyonu: Opsiyonel
PV Simülasyonu: Dahili temel PV simülasyonu
Yazılım: PC kontrol yazılımı ve SDK desteği
–––––––––––––––––––––––––
Güç ve Fiziksel Özellikler
Yapı: 19” rack tipi, 3U modül
Soğutma: Akıllı fan kontrolü
Koruma: OVP, OCP, OPP, OTP, UVP
Hat Kaybı Kompanzasyonu: Var
Soft Start/Stop: Ayarlanabilir gerilim yükselme ve düşme
–––––––––––––––––––––––––

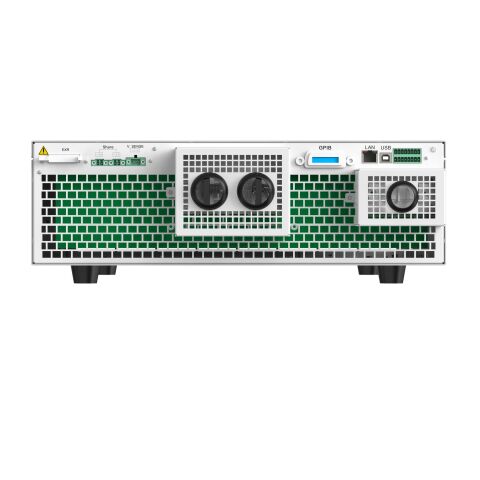

İletişim ve Bağlantılar
Standart: LAN, USB
Opsiyonel: RS485, CAN, GPIB
Protokoller: SCPI, MODBUS, CAN-OPEN
Arayüz: Yüksek gerilim izolasyonlu kontrol ve izleme
–––––––––––––––––––––––––
Bu Model Kimler İçin Uygundur?
Yüksek güçlü test altyapısı kuran Ar-Ge laboratuvarları için uygundur.
Batarya, BMS ve enerji depolama sistemleri geliştiren ekipler için idealdir.
Elektrikli araç (EV) ve otomotiv güç elektroniği testleri yapan mühendislik ekipleri tarafından tercih edilir.
İnverter, motor sürücü ve güç dönüştürücü geliştiren firmalar için uygundur.
Üretim hattında yüksek güçlü sistemlerin doğrulama ve stres testlerini yapan firmalar için uygundur.
–––––––––––––––––––––––––
Neden Bu Cihaz?
Çift Yönlü Enerji Akışı: Tek cihaz ile hem güç kaynağı hem elektronik yük fonksiyonu
Enerji Geri Kazanım: %95’e varan verim ile enerji maliyetini düşürür
Geniş Çalışma Aralığı: Tek sistem ile farklı test senaryoları
Yüksek Güç Ölçeklenebilirliği: 1.8MW’a kadar paralel kullanım
Kesintisiz Geçiş: Source ve Load modları arasında kesintisiz çalışma
Gelişmiş Test Yeteneği: Sequence, waveform ve simülasyon fonksiyonları
Stabil Çıkış: CV/CC öncelik modu ile overshoot kontrolü
Endüstriyel Entegrasyon: SCPI, MODBUS ve CAN protokol desteği
Kompakt Tasarım: 3U yapıda yüksek güç yoğunluğu
–––––––––––––––––––––––––
Kullanım Alanları
Enerji Depolama Sistemleri: PCS (Power Conversion System) testleri
Mikrogrid Sistemleri: Mikrogrid ekipman geliştirme ve doğrulama
İnverter Sistemleri: İnverter üretim ve Ar-Ge testleri
Yenilenebilir Enerji: PV ve rüzgar enerji sistemleri testleri
Otomotiv: Elektrikli araç motor ve güç sistemi testleri
Otomotiv Elektroniği: Araç içi güç elektroniği doğrulama
DC/DC Sistemler: Çift yönlü DC/DC dönüştürücü testleri
Güç Yarı İletkenleri: IGBT, MOSFET ve güç modülü testleri
UPS ve Sunucu Sistemleri: Veri merkezi güç altyapısı testleri
Havacılık: Aviyonik güç sistemleri
Tüketici Elektroniği: Güç adaptörü ve enerji yönetimi testleri
–––––––––––––––––––––––––
Kutu İçeriği
Cihaz: FTB9000 Serisi DC güç kaynağı
Kablolar: Güç ve bağlantı kabloları
Yazılım: PC kontrol yazılımı
Dokümantasyon: Kullanım kılavuzu
