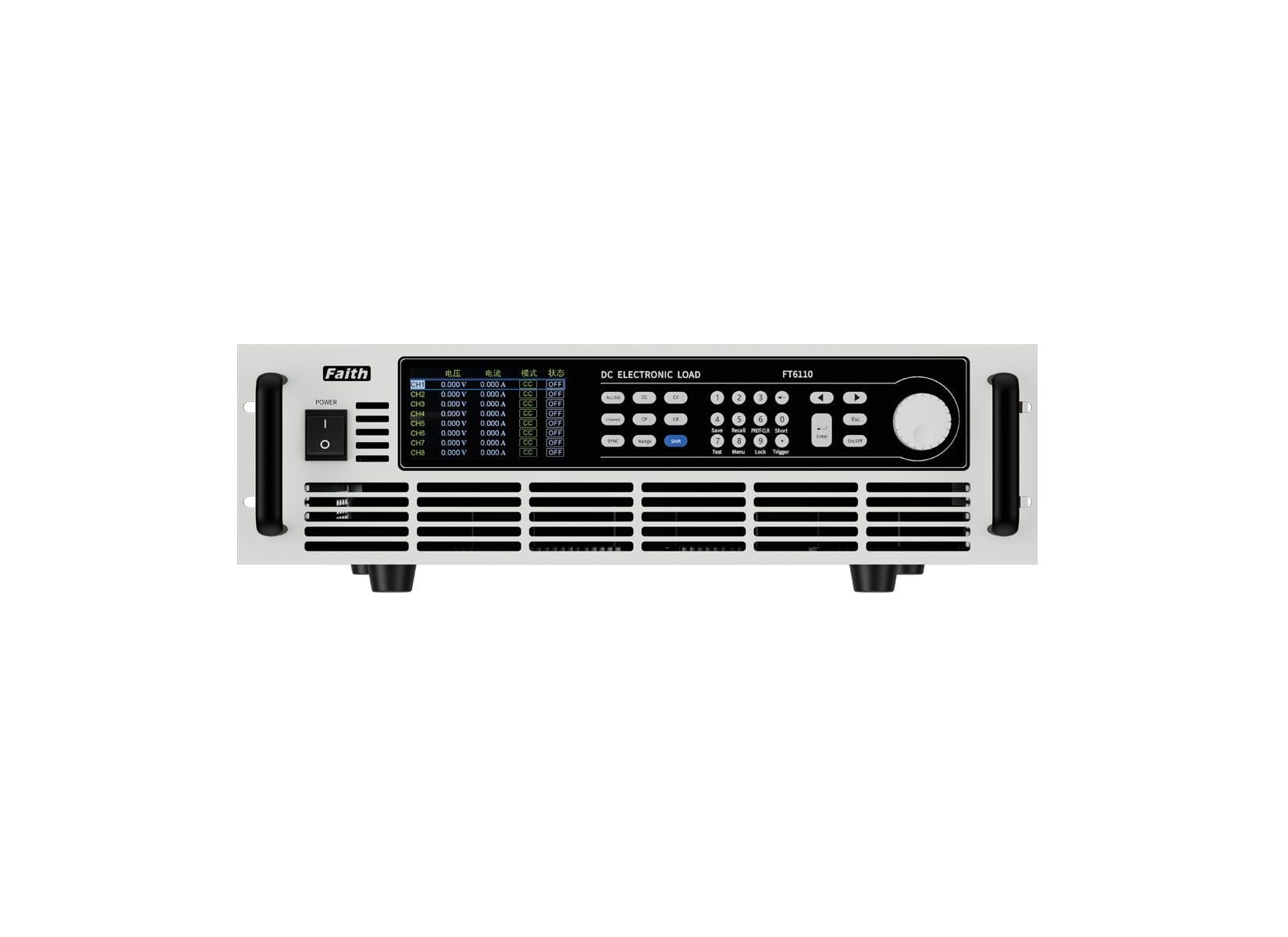

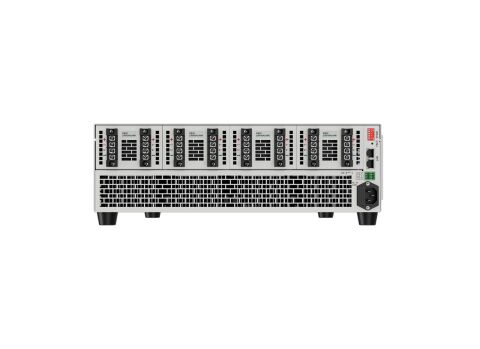

150W-300W Çok Kanallı DC Elektronik Yük Sistemi – Faith FT6110A/R Serisi
150W-300W Çok Kanallı DC Elektronik Yük Sistemi – Faith FT6110A/R Serisi
CMsense Teknik Seçimi
Faith FT6110A/R Serisi, güç elektroniği ATE (Automatic Test Equipment) sistemleri ve otomasyon tabanlı üretim test altyapıları için geliştirilmiş yüksek entegrasyonlu çok kanallı programlanabilir DC elektronik yük platformudur.
Kompakt 3U yapısı içerisinde 8 kanala kadar elektronik yük entegrasyonu sağlayabilmesi sayesinde üretim hattı test sistemlerinde alan tasarrufu ve merkezi kontrol avantajı sunar.
Seri; ripple testi, dynamic sweep, OCP testi, load effect analizi ve sequence test gibi gelişmiş fonksiyonlarıyla klasik çok kanallı elektronik yük sistemlerinden ayrılır.
Fiyatlandırma Bilgisi
Bu ürün, kanal yapısı, gerilim seviyesi ve otomasyon altyapısına göre fiyatlandırılmaktadır.
En uygun sistem yapısı ve teknik doğrulama için lütfen teklif isteyiniz.
Türkiye’de Stok ve Tedarik Bilgisi
FT6110A/R Serisi proje bazlı olarak tedarik edilmektedir.
Kanal sayısı, haberleşme altyapısı, ATE sistemi ve otomasyon yazılımı CMsense tarafından uygulamaya göre planlanır.
Teknik ve Uygulama Odaklı Giriş
FT6110A/R Serisi, çok kanallı güç elektroniği test sistemleri için geliştirilmiş yüksek entegrasyonlu DC elektronik yük çözümüdür.
Tek bir 3U şasi içerisinde 8 kanala kadar elektronik yük entegrasyonu sağlayabilmesi sayesinde klasik tekil elektronik yük mimarilerine göre daha kompakt bir yapı sunar.
Her kanal elektriksel olarak birbirinden izole çalışır ve bağımsız kontrol edilebilir.
Seri; CC, CV, CR ve CP çalışma modlarının yanında ripple ölçümü, load effect testi, dynamic frequency sweep ve otomatik PASS/FAIL test altyapısı ile özellikle üretim hattı doğrulama sistemlerinde gelişmiş test imkanı sunar.
50kHz dinamik test kapasitesi ve 500kHz örnekleme hızı sayesinde güç kaynaklarının transient davranışları hassas şekilde analiz edilebilir.
Bu Seri Kimler İçin Uygundur?
Bu seri;
- güç elektroniği ATE sistemi geliştiren firmalar,
- üretim hattı otomasyon test sistemleri,
- adaptör ve charger üreticileri,
- DC güç kaynağı doğrulama ekipleri,
- elektronik kart üretim tesisleri,
- çok kanallı test altyapısı kurmak isteyen AR-GE laboratuvarları,
- otomatik PASS/FAIL test sistemi kullanan üretim tesisleri,
- Modbus tabanlı test kabini entegrasyon projeleri
için uygundur.
Özellikle çoklu kanal gerektiren üretim test sistemlerinde alan tasarrufu ve merkezi kontrol avantajı sağlar.
Bu Seri Neden Tercih Edilir?
FT6110A/R Serisi, klasik çok kanallı elektronik yük sistemlerine göre daha yüksek entegrasyon yoğunluğu sunar.
Gelişmiş test fonksiyonları sayesinde yalnızca yükleme değil; ripple analizi, load effect ölçümü ve otomatik doğrulama işlemleri de gerçekleştirilebilir.
Seri ayrıca;
- 50kHz dinamik test,
- ripple ölçümü,
- dynamic frequency sweep,
- load effect testi,
- sequence test,
- battery discharge test,
- PASS/FAIL otomatik test,
- yüksek hızlı örnekleme,
- DLL geliştirme desteği,
- LAN ve RS485 haberleşmesi
özellikleriyle üretim hattı ve ATE sistemleri için optimize edilmiştir.
Teknik Özellikler
–––––––––––––––––––––––––
Seri:
FT6110A/R
Kanal Sayısı:
2 – 8 Kanal
Kanal Başına Güç:
150W / 300W
Gerilim Aralığı:
0 – 150V
0 – 500V
Akım Kapasitesi:
0 – 30A
0 – 15A
Şasi Yapısı:
3U yüksek entegrasyonlu yapı
Örnekleme Hızı:
500kHz
Dinamik Test:
50kHz
Çalışma Modları:
CC / CV / CR / CP
Ekran:
LCD ekran
Test ve Analiz Fonksiyonları
–––––––––––––––––––––––––
Dynamic load test
Dynamic frequency sweep
Load effect test
Ripple test
Battery discharge test
Sequence test
Automatic PASS/FAIL test
Time measurement
Vpk+ / Vpk− measurement
Slope control
Güvenlik ve Koruma Fonksiyonları
–––––––––––––––––––––––––
Over Voltage Protection (OVP)
Over Current Protection (OCP)
Over Power Protection (OPP)
Over Temperature Protection (OTP)
Ters bağlantı koruması
İletişim ve Bağlantılar
–––––––––––––––––––––––––
LAN
RS485
Modbus desteği
DLL geliştirme desteği
LabVIEW desteği
C# / C++ / Delphi entegrasyonu
Üst bilgisayar yazılımı
Kullanım Alanları
–––––––––––––––––––––––––
ATE test sistemleri
Adaptör ve charger testleri
DC güç kaynağı doğrulama sistemleri
Üretim hattı otomasyon testleri
Elektronik kart üretim testleri
Ripple analiz uygulamaları
Çok kanallı laboratuvar test sistemleri
Modbus tabanlı test kabinleri
CMsense Teknik Yaklaşımı
Faith FT6110A/R Serisi, CMsense tarafından ATE ve üretim hattı doğrulama sistemleri için teknik olarak değerlendirilmekte ve uygulamaya özel çözümlerle sunulmaktadır.
Kanal yapısı, otomasyon mimarisi, haberleşme protokolü ve test senaryoları CMsense tarafından uygulamaya göre yapılandırılır.
CMsense, bu seriyi yalnızca çok kanallı bir elektronik yük sistemi olarak değil; üretim hattı ve otomasyon tabanlı test altyapılarının merkezi doğrulama platformlarından biri olarak konumlandırmaktadır.
