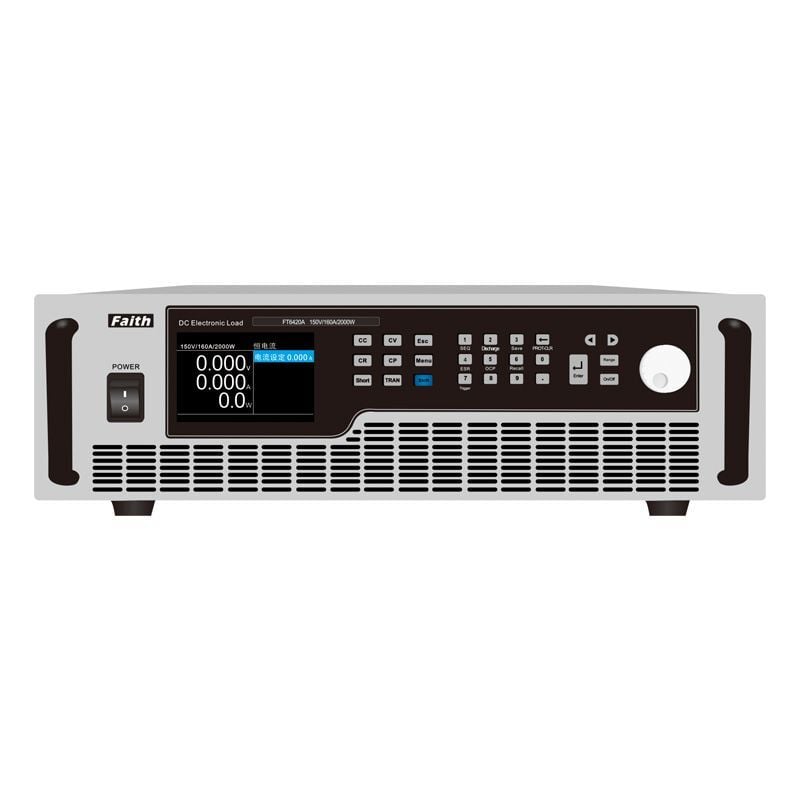

1200W-3000W Orta Güç DC Elektronik Yük – Faith FT6400 Serisi

1200W-3000W Orta Güç DC Elektronik Yük – Faith FT6400 Serisi

CMsense Teknik Seçimi

Faith FT6400 Serisi, orta güç seviyesindeki DC güç elektroniği sistemlerinin test edilmesi için geliştirilmiş programlanabilir DC elektronik yük platformudur.

Modüler yapısı, dinamik test yetenekleri ve geniş haberleşme seçenekleri sayesinde; batarya testleri, DC güç kaynakları, inverter sistemleri ve üretim hattı doğrulama uygulamalarında esnek kullanım sunar.

1200W, 2000W ve 3000W güç seçenekleri ile sunulan seri; 20kHz dinamik test kapasitesi, sequence test altyapısı ve batarya test fonksiyonları sayesinde hem laboratuvar hem de otomasyon tabanlı test sistemleri için uygun bir çözüm oluşturur.

Fiyatlandırma Bilgisi

Bu ürün, uygulamaya ve sistem konfigürasyonuna göre fiyatlandırılmaktadır.

En uygun model seçimi ve teknik doğrulama için lütfen teklif isteyiniz.

Türkiye’de Stok ve Tedarik Bilgisi

FT6400 Serisi proje bazlı olarak tedarik edilmektedir.

Güç seviyesi, çalışma gerilimi, paralel kullanım ihtiyacı ve otomasyon altyapısı CMsense tarafından uygulamaya göre planlanır.

Teknik ve Uygulama Odaklı Giriş

FT6400 Serisi; 150V ve 600V gerilim platformları ile farklı DC güç elektroniği uygulamalarına uyum sağlayan kompakt ve modüler bir DC elektronik yük çözümüdür.

Seri; CC, CV, CR ve CP çalışma modlarının yanında CV+CC, CR+CC ve CP+CC gibi birleşik çalışma modlarını da destekleyerek farklı test senaryolarına uyum sağlar.

20kHz dinamik test kapasitesi sayesinde switching power supply, DC güç kaynağı ve batarya sistemlerinin transient davranışları analiz edilebilir.

Ayrıca batarya kapasite testi, iç direnç testi, analog kısa devre simülasyonu ve sequence test altyapısı ile AR-GE ve üretim hattı uygulamalarında gelişmiş test imkanı sunar.

Bu Seri Kimler İçin Uygundur?

Bu seri;

• DC güç kaynağı geliştiren mühendislik ekipleri,
• batarya ve enerji depolama sistemleri üzerinde çalışan AR-GE laboratuvarları,
• inverter ve güç elektroniği tasarımı yapan firmalar,
• üretim hattı fonksiyon test altyapıları,
• üniversite laboratuvarları,
• elektronik kart ve güç modülü doğrulama ekipleri,
• charger ve adaptör test uygulamaları,
• otomasyon tabanlı test sistemi geliştiricileri

için uygundur.

Özellikle orta güç seviyesinde kararlı ve tekrarlanabilir test altyapısı kurmak isteyen kullanıcılar için pratik bir çözüm sunar.

Bu Seri Neden Tercih Edilir?

FT6400 Serisi, modüler yapısı ve geniş çalışma modları sayesinde farklı güç elektroniği uygulamalarına kolayca uyum sağlar.

20kHz dinamik test fonksiyonu sayesinde güç kaynaklarının transient performansı analiz edilebilir.

Seri ayrıca;

• batarya kapasite testi,
• batarya iç direnç testi,
• sequence test,
• analog kısa devre simülasyonu,
• zaman ölçümü,
• yüksek koruma altyapısı,
• SCPI ve Modbus desteği

özellikleriyle laboratuvar ve otomasyon uygulamalarında esnek kullanım sunar.

10 cihaza kadar paralel kullanım desteği sayesinde sistem kapasitesi genişletilebilir.

Teknik Özellikler

–––––––––––––––––––––––––

Seri: FT6400

Güç Seçenekleri:
1200W / 2000W / 3000W

Gerilim Platformları:
150V / 600V

Paralel Çalışma:
10 cihaza kadar

Dinamik Test:
20kHz

Çalışma Modları:
CC / CV / CR / CP

Birleşik Modlar:
CV+CC / CR+CC / CP+CC

Ekran:
TFT renkli LCD

Arayüz:
İngilizce / Çince

Test ve Analiz Fonksiyonları

–––––––––––––––––––––––––

Battery capacity test

Battery internal resistance test

Analog short-circuit simulation

Sequence test

Dynamic current test

Dynamic resistance test

Time measurement

Vpk+ / Vpk− measurement

Güvenlik ve Koruma Fonksiyonları

–––––––––––––––––––––––––

Over Voltage Protection (OVP)

Over Current Protection (OCP)

Over Power Protection (OPP)

Over Temperature Protection (OTP)

Ters bağlantı alarmı

Programlanabilir koruma fonksiyonları

İletişim ve Bağlantılar

–––––––––––––––––––––––––

RS232

RS485

LAN

CAN (opsiyonel)

Analog programlama girişi

SCPI ve Modbus desteği

Kullanım Alanları

–––––––––––––––––––––––––

Batarya test sistemleri

DC güç kaynağı testleri

İnverter doğrulama testleri

Adaptör ve charger testleri

Üretim hattı fonksiyon testleri

Elektronik kart doğrulama uygulamaları

Güç elektroniği AR-GE çalışmaları

Otomasyon tabanlı test sistemleri

CMsense Teknik Yaklaşımı

Faith FT6400 Serisi, CMsense tarafından orta güç seviyesindeki DC test altyapıları için teknik olarak değerlendirilmekte ve uygulamaya özel çözümlerle sunulmaktadır.

Test mimarisi, haberleşme altyapısı, paralel kullanım yapısı ve otomasyon entegrasyonu CMsense tarafından uygulama senaryosuna göre planlanır.

CMsense, bu seriyi yalnızca tekil bir elektronik yük cihazı olarak değil; laboratuvar ve üretim hattı doğrulama sistemlerinin temel yapı taşlarından biri olarak konumlandırmaktadır.
