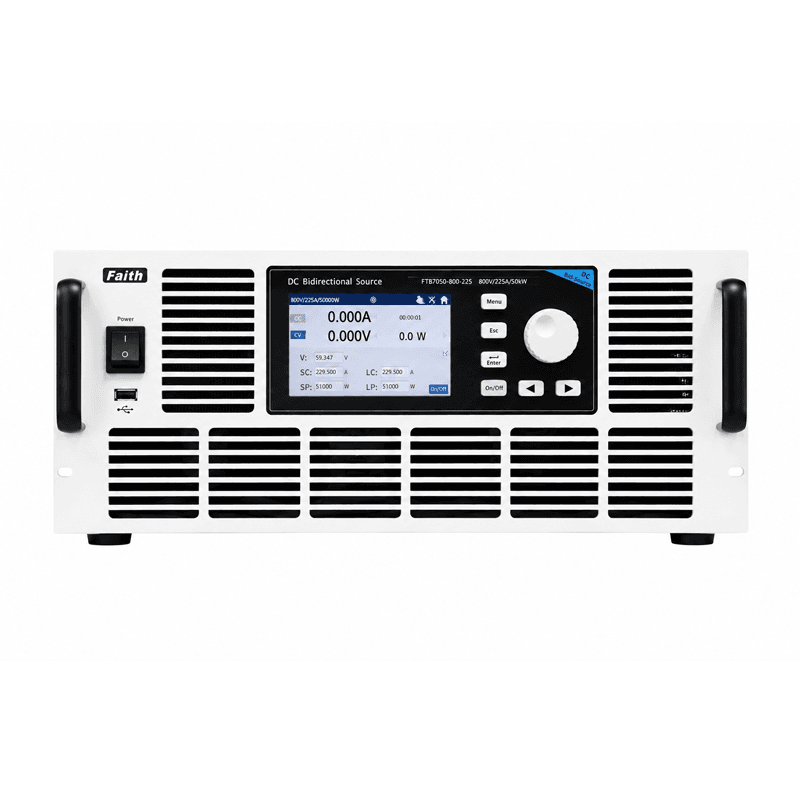

0-±300kW 0-2250V 0-±2880A Çift Yönlü DC Güç Kaynağı – FaithTech FTB7000 Serisi
0-±300kW 0-2250V 0-±2880A Çift Yönlü DC Güç Kaynağı – FaithTech FTB7000 Serisi
CMsense Teknik Seçimi
FaithTech FTB7000 Serisi, enerji geri kazanımlı çift yönlü çalışma yapısına sahip yüksek güçlü DC güç kaynaklarından oluşur.
0–2250V gerilim, 0–±2880A akım ve 0–±300kW güç kapasitesi sayesinde; batarya sistemleri, enerji depolama uygulamaları, EV güç sistemleri, motor sürücüleri ve yüksek güçlü güç elektroniği testlerinde profesyonel kullanım sunar.
Çift yönlü çalışma yapısı sayesinde hem DC güç kaynağı hem de rejeneratif elektronik yük olarak çalışabilir.
Fiyatlandırma Bilgisi
Bu ürün grubu; güç seviyesi, paralel sistem yapısı ve haberleşme seçeneklerine göre fiyatlandırılmaktadır.
En uygun sistem yapısı ve teknik doğrulama için lütfen teklif isteyiniz.
Teknik ve Uygulama Odaklı Giriş
FTB7000 Serisi, dual-quadrant çalışma yapısı sayesinde enerji çıkışı ve enerji geri kazanımı işlemlerini aynı sistem üzerinden gerçekleştirebilir.
Rejeneratif yük modunda DUT üzerinden çekilen enerji doğrudan şebekeye geri aktarılır. Bu yapı enerji tüketimini ve ortam ısısını önemli ölçüde azaltır.
Yüksek hızlı çift yönlü akım geçişi sayesinde pozitif/negatif akım geçişlerinde overshoot oluşumu minimize edilir.
Neden FTB7000 Serisi?
Çift yönlü çalışma yapısı
Rejeneratif enerji geri kazanımı
%93’e kadar enerji dönüşüm verimliliği
Source + Load tek sistem mimarisi
3x geniş çalışma alanı
Sequence ve waveform test desteği
Batarya charge/discharge test desteği
10 cihaza kadar paralel çalışma desteği
SCPI / Modbus haberleşme desteği
Teknik Özellikler
–––––––––––––––––––––––––
Gerilim Aralığı: 0 – 2250V
Akım Aralığı: 0 – ±2880A
Güç Kapasitesi: 0 – ±300kW
Çalışma Yapısı: Dual Quadrant
Çalışma Modları: CC / CV / CP / CR
Enerji Verimliliği: %93’e kadar
Ekran: 5” dokunmatik TFT ekran
Şasi: Yüksek güç yoğunluklu rack tipi yapı
Çalışma Özellikleri
–––––––––––––––––––––––––
Bidirectional current seamless switching
Sequence waveform test
Battery charge/discharge test
CV/CC priority mode
PV inverter simulation
Dynamic MPPT test
Battery simulation desteği
Master/slave paralel çalışma
Remote monitoring ve kontrol
İletişim ve Bağlantılar
–––––––––––––––––––––––––
LAN
USB
RS485 (opsiyonel)
CAN (opsiyonel)
GPIB (opsiyonel)
SCPI desteği
Modbus desteği
Composite signal port (opsiyonel)
PC kontrol yazılımı
Kullanım Alanları
–––––––––––––––––––––––––
Batarya charge/discharge testleri
ESS enerji depolama sistemleri
EV güç sistemleri
Motor sürücü testleri
BMS doğrulama sistemleri
PV inverter testleri
Yüksek güçlü DC test altyapıları
Otomasyon tabanlı test sistemleri
CMsense Teknik Yaklaşımı
FaithTech FTB7000 Serisi, CMsense tarafından yüksek güçlü çift yönlü DC test altyapıları için teknik olarak değerlendirilmektedir.
Paralel sistem mimarisi, enerji geri kazanım yapısı, haberleşme entegrasyonu ve otomasyon altyapısı uygulamaya göre yapılandırılır.
Yararlı Kaynaklar
–––––––––––––––––––––––––
FTB7000 Serisi Teknik Doküman
